LSPA30uXS

Die linearen Piezo-Schrittstellantriebe (LSPA) sind lineare piezoelektrische Motoren mit langem Hub für Positionierungsanwendungen mit höchsten Anforderungen an Präzision. Eingestuft als Piezo-Trägheitsstellantriebe, greifen sie auf die APA®-Technologie zurück, insbesondere was ihre große Verformbarkeit und hohe Zuverlässigkeit betrifft. Der Antrieb funktioniert mittels kleiner Schritte, die von einem Sägezahnsignal erzeugt werden. Zwischen den einzelnen Schritten wird der Motor in Position verriegelt. Dabei wird keine Energie verbraucht. Ergänzend kann der Betriebsmodus Feinabstimmung verwendet werden, um Auflösung im Nanometerbereich zu erreichen.

Das Developer’s Kit bietet die Möglichkeit, das Potenzial des LSPA30uXS, des kleinsten LSPA, im Schrittmodus zu erforschen und testen. Mit dem dedizierten externen Miniatur-Treiber (SPC45) und gekoppelt mit einem hochauflösenden magnetischen Sensor, ist das Entwickler-Kit eine vollständige Lösung mit geschlossener Regelung für millimeterweise Bewegung bei hoher Auflösung.

Das LSPA30uXS Entwickler-Kit beinhaltet mehrere Komponenten:

• Kit LSPA30uXS (LSPA30uXS-Motor verbunden mit einem inkrementellen Sensor auf einer Halteplattform)
• SPC45-Treiber
• SPC45-Netzteil
• Kabel
• USB-Kabel für GUI-Steuerung

Das Entwickler-Kit ist eine Plug & Play-Lösung. Er erlaubt das schnelle Erlernen der Verwendung des LSPA-Motors. Außerdem kann der LSPA30uXS-Motor aus der Halteplattform entfernt und direkt in den Prüfstand des Benutzers integriert werden.

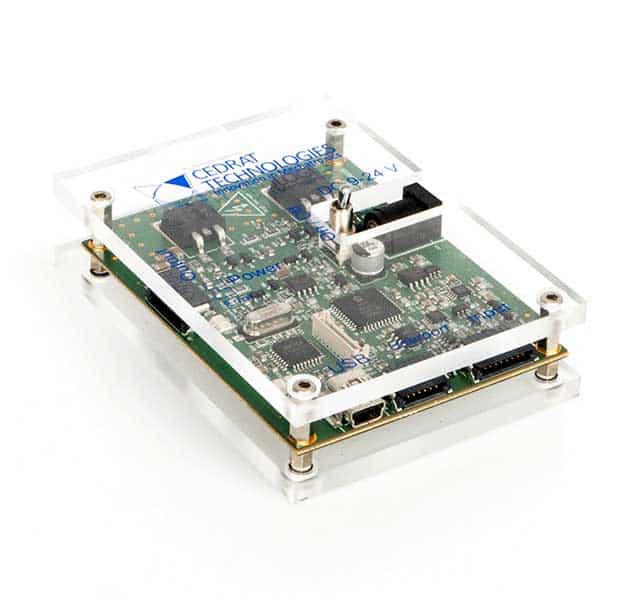

Der dedizierte Treiber, die Piezo-Schrittsteuervorrichtung SPC45, wurde entworfen, um Entwicklern umfangreiche Möglichkeiten zu bieten, vom Setup für schnelle Bewegung bis zur vollständig gesteuerten Bewegung. Sowohl ein USB-Port als auch ein serieller Port sind verfügbar, um den Anforderungen aller Anwender gerecht zu werden.
