PDu100

Mikro-Piezotreiberverstärkermodul

Highlights

  • Ausgangsspannungsbereich ±100 V für Piezoaktoren und 2-Draht-Biegeaktoren
  • Ausgangsspannungsbereich ±100 V für Piezo-Stackaktoren
  • Bias-Versorgung für 3-Draht-Biegeaktoren
  • Spitzenausgangsstrom max. 100 mA
  • Versorgungsspannung 3-5,5 V
  • Abmessungen 12 mm x 13 mm
  • Gewicht 0,5 g
Request information/quotation
Request information/quotation

Produktbeschreibung & Vorteile

Performance bei minimaler Größe

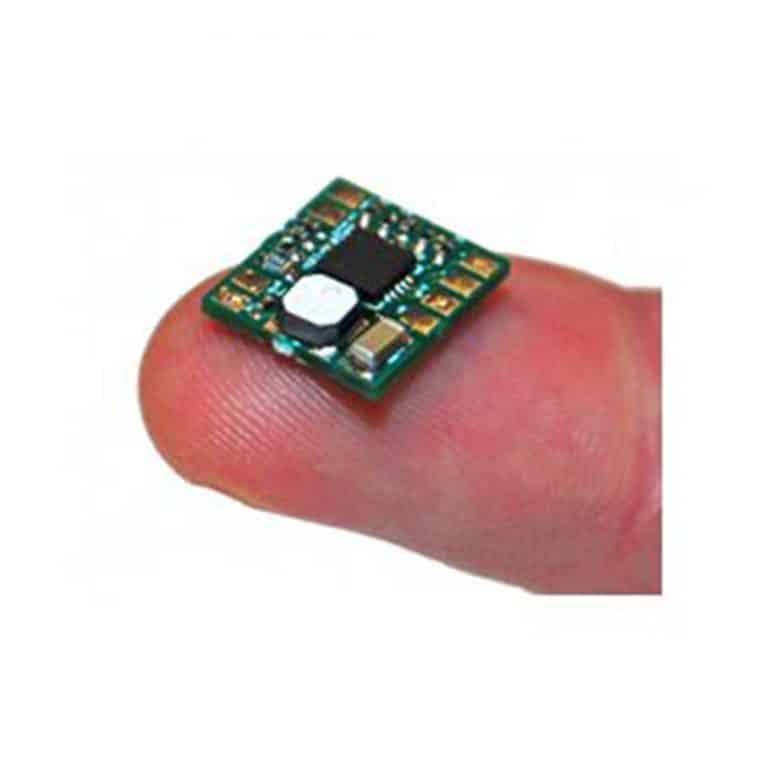

Das PDu100 Piezotreiberverstärkermodul ist kleinste und leichteste kommerziell erhältliche Piezotreibermodul. Es kann zwei Zweidraht-Aktoren und -Biegeaktoren bis ±100 V treiben. Außerdem versorgt es Dreidraht-Piezoaktoren und -Biegeaktoren bis +100 V. Zu den Anwendungen gehören:

  • Batteriebetriebene Robotik
  • Piezomotoren
  • Ultra-Low-Power Positionierungs- und Manipulationssysteme


Das PDu100 Piezotreiberverstärkermodul ist geschützt gegen Kurzschluss sowie vor zu hohem Stromfluss und Überhitzung. Es verfügt außerdem über einen Abschalt-Pin, der den Versorgungsstrom auf 1 mA-reduziert, sobald er auf Masse-Potential gezogen wird. Sowohl Ausgangsspannungsbereich, als auch Verstärkung des Mikro-Piezotreibermoduls sind benutzerdefinierbar, um spezielle OEM-Anforderungen zu erfüllen.

Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.

PDu100-Leistungsbandbreitenrechner

Prüfen Sie mit dem Leistungsbandbreitenrechner anhand von Lastkapazität (C) und Frequenz (f) die zu erwartende maximale Ausgangsspannung des PDu100 am gewünschten Arbeitspunkt.

Sie sehen gerade einen Platzhalterinhalt von Standard. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf den Button unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Inhalt entsperren
Weitere Informationen

Datenblatt & Downloads

Datenblatt
Handbuch
Broschüre
