Highlights
- Ausgangsspannungsbereich ±100 V bis 200 V
- Im Brückenbetrieb bis zu ±200 V & 120 W
- Ausgangsstrom max. 10 A (Spitze)
- Bandbreite bei max. Leistung 230 kHz !
- Signalbandbreite 680 kHz !
- RMS-Rauschen <714 μV bei 10 μF Last
- Kurzschluss & Überhitzungsschutz mit externer Überwachung
Produktbeschreibung & Vorteile
Hohe Bandbreite bei geringem Rauschen

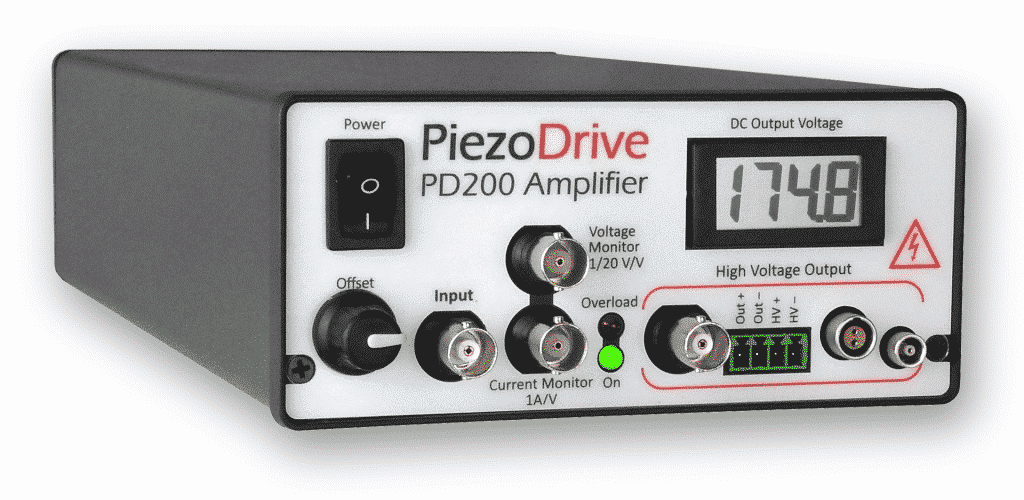

Der rauscharme PD200 Piezotreiberverstärker und Breitbandverstärker eignet sich hervorragend als Treiber für piezoelektrische Aktoren und ähnliche Lasten. Im Bereich von 50 bis 200 V kann die Ausgangsspannung unipolar, bipolar oder asymmetrisch ausgegeben werden. Bis zu ±200 V werden in Brückenkonfiguration erreicht. Der PD200 Piezoverstärker treibt alle Lastimpedanzen, auch unlimitiert kapazitive wie Piezostackaktoren, Standardpiezoaktoren, Zweidraht-Biegeaktoren und auch Dreidrahtbiegeaktoren mit zusätzlicher Bias-Spannung.
Spannungsbereich, Polarität und maximaler Ausgangsstrom sind konfigurierbar. Zusätzlich können die Ausgangsströme mittels zweier für den Benutzer zugängliche Potentiometer begrenzt werden. Somit ist der PD200 für einen breiten Bereich an Anwendungen nutzbar. Dazu gehören:
- Optoelektronik
- Ultraschall
- Vibrationskontrolle
- Nanopositionierung
- Piezotechnik
Der Piezotreiber verfügt über vier Ausgangsbuchsen, Lemo00, Lemo0B, BNC und Schraubklemmen, um nahezu alle kommerziell erhältlichen Piezoaktoren anzuschließen. Auf der Rückseite gibt es außerdem Ausgänge für Temperaturmessung und Überlastüberwachung sowie den externen Eingang zur Abschaltung.
Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
