QCM-I Mini

Quarzkristall-Mikrowaage mit Impedanzmessung (QCM-D)

QCM-I Mini Highlights

Produktbeschreibung & Vorteile

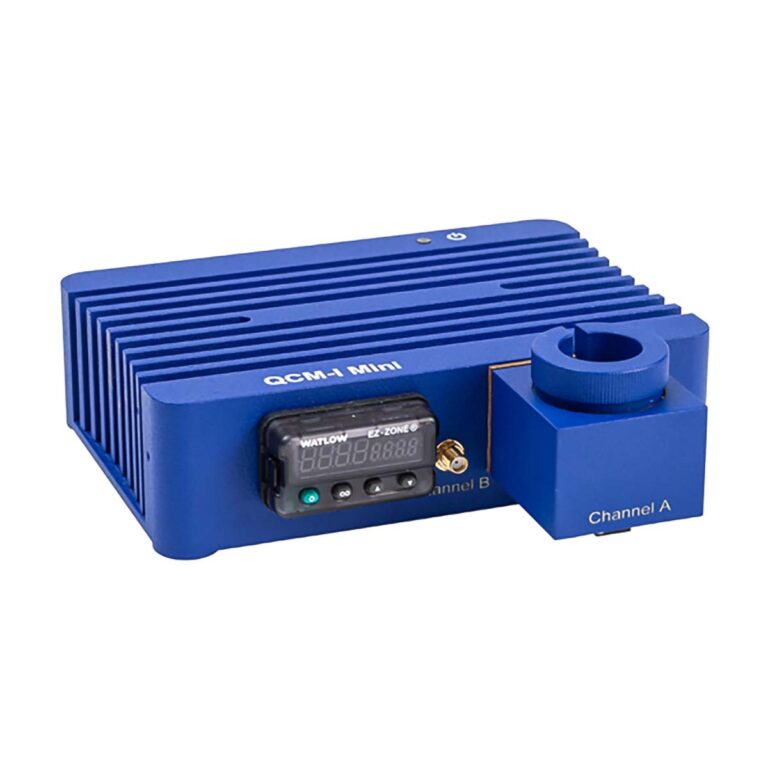

QCM-I Mini: kompakt und vielseitig

Die Quarzkristall-Mikrowaage QCM-I Mini misst sowohl Frequenzänderungen als auch Dissipation eines Quarzkristallresonators oder eines adsorbierten Films. Das QCM-System fungiert als hochempfindlicher Massesensor und ist nützlich für eine Vielzahl von Anwendungen wie z. B. Biosensoren, chemische Sensoren, Korrosion, Polymerfilme, Nanopartikelfilme, Proteinfilme, Biofilme usw. Frequenz- und Dissipationsänderungen erlauben Rückschlüsse auf Änderungen in Masse, Viskosität und Elastizität von Filmen. Das Messprinzip basiert auf einer Impedanzanalyse des Quarzkristalls. Dabei werden die Resonanzfrequenz und Bandbreite der Resonanzleitwertkurve bestimmt. Die Bandbreite oder volle Breite bei halbem Maximum (FWHM) steht in direkter Korrelation mit dem Qualitätsfaktor (Q), der per Definition der Kehrwert der Dissipation (D) ist.

Die Steuerung eines Potentiostaten mit USB-Schnittstelle ist in die BioSense-Software (V3 oder höher) integriert.

Hauptmerkmale:

  • Sowohl die Frequenz als auch die Qualität der Resonanz (FWHM oder Bandbreite oder Dissipation) werden gemessen
  • Verschiedene Harmonische (bis zum 13. Oberton bei 5 MHz Quarzen) können schnell und sequentiell gemessen werden
  • Eine Temperaturregelung von 15 °C bis 60 °C (± 0,02 °C) ist auf einem Kanal enthalten
  • Das EC-Messmodul ist optional erhältlich mit ITO-QCM-Sensoren und BioSense-gesteuertem Potentiostat
  • Modularer Sensorhalter mit 2 unabhängigen Kanälen
  • Externer PC mit Windows® 10; Kommunikation mit QCM über USB

Messung & Steuerung:

Die BioSense-Software übernimmt die vollständige Steuerung des Messsystems. Es stehen zwei Messmodi zur Verfügung:

  • Resonanz: Messung von Resonanzkurve und Berechnung der Resonanzfrequenz & FWHM bis 80 MHz
  • QCM-t: Kontinuierliche Messung der Resonanzparameter und der Temperatur einer Durchflusszelle.

Berechnung: Verschiedene QCM- und Ad-Layer-Parameter können anhand von Standard- oder benutzerdefinierten Modellen berechnet werden. Alle diese Parameter können auf dem Bildschirm angezeigt, gedruckt, gespeichert oder zur weiteren Auswertung exportiert werden.

QCM-I Mini-Sensoren:

Das Herzstück des Quarzkristall-Mikrowaage (QCM) ist ein dünner AT-geschnittener Quarzkristall mit einer Elektrode auf jeder Seite.
Quarzkristallsensoren mit Au- oder ITO-Elektroden und einer Vielzahl von Vorbeschichtungen sind verfügbar. Der modulare Sensorhalter ermöglicht die Verwendung von Quarzkristallen mit entweder 14 mm oder 1 Zoll Durchmesser.
Bei herkömmlichen QCMs bestehen die Elektroden typischerweise aus Gold. Gold ist ein ideales Elektrodenmaterial, außer es wird für elektrochemische Messungen oder optische Untersuchungen mit inversen optischen Mikroskopen verwendet. Beim QCM-ITO-Sensor werden transparente ITO-Elektroden verwendet. Sie ermöglichen eine stabilere elektrochemische Messung und sind auch für optische Untersuchungen geeignet.

Eine detaillierte Auflistung der Unterschiede zwischen QCM-I und QCM-I Mini finden Sie hier auf der Website unseres Partners.


Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
