Highlights
- Kundenspezifisch anpassbar
- Einfach zu implementieren
- Integrierter Positionssensor
- Volle 360° kontinuierlicher Drehwinkel
- >0,022° Winkelauflösung
- Mindestens 1100 °/s max. Drehgeschwindigkeit
- I2C, SPI, UART oder analoge Servosteuerung
- 3,3 VDC-Versorgung
Produktbeschreibung & Vorteile
Unerreichte Kompaktheit durch vollintegrierte Steuereinheit

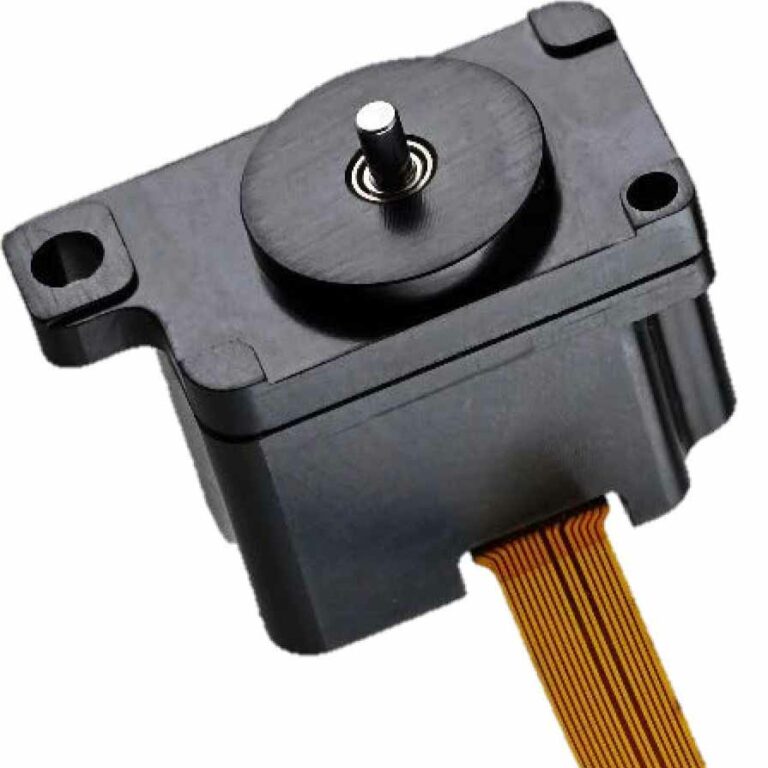

Dieses „All-in-One“-Miniatur-Positioniermodul erlaubt eine Positionsauflösung von kleiner 0,022 Grad mit absoluter Positionscodierung. Punkt-zu-Punkt-Winkelpositionierungen sind durch die Closed-Loop-Regelung mit einer Bandbreite von bis zu ca. 100 Hz möglich.
Die gesamte Antriebselektronik, Firmware, patentierte piezoelektrische Motoren, Positionssensoren und Lager sind in nur einem smarten Modul implementiert. Dabei bleibt die Größe kleiner als 12 mm x 22 mm x 16 mm. Weil kein externer Controller erforderlich ist, ermöglicht das intelligente Linearmodul minimale Systemgröße, ideal für tragbare Geräte.
Der integrierte Controller ermöglicht außerdem eine schnelle und einfache Integration in Ihr System. Er akzeptiert die direkte Eingabe digitaler High-Level-Bewegungsbefehle von Ihrem Systemprozessor über UART, SPI, I2C oder eine analoge Servo-Schnittstelle. Gleichzeitig benötigt er nur 3,3 VDC und kann über USB oder Standardbatterien betrieben werden.
Anwendungen
Medizin
- Laser für die Dermatologie
- Fluoreszenzmikroskopie
- 3D-Bildgebungsinstrumente
- In-vivo- und In-vitro-Mikro-Laserchirurgie
Industrie
- 3D-Drucker
- LiDAR, 3D-Messung, Spektroskopie
- Fernerkundung (z. B. Umweltverschmutzung)
- Bild-/Handzitternstabilisierung
- Lasermarkierung und -bearbeitung
Telekommunikation
- Optische Kommunikation im All
- Variable optische Abschwächung
- Optisches Schalten zwischen Fasern
Luftfahrt
- Zielbestimmung, Jitter-Kompensation
- Automatisierte Hinderniserkennung, -verfolgung und -vermeidung für Roboter, UAVs usw.
Idee & Konzept des Moduls
