Highlights
- 4 hochauflösende und unabhängige Verzögerungskanäle
- 0,25 ps Verzögerungsauflösung
- 25 ps RMS-Jitter, 5 ps bei kurzen Verzögerungen
- 20 s maximale Verzögerung
- Ausgangspulse anpassbar (2-5 V Amplitude, 100 ns bis 10 µs Pulsbreite)
- <1 ns Anstiegszeit bei weniger als 50 Ω
- Triggerung extern, intern oder per Steuerbefehl
- Ethernet und USB-Schnittstellen, Web-Interface
Produktbeschreibung & Vorteile
Kompaktes Design für einfache Integration

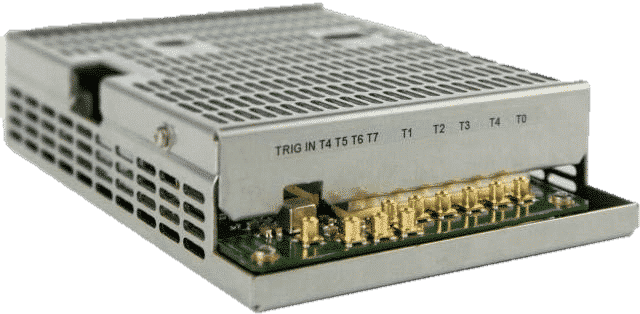

Der kompakte, digitale SI745-MOD Delay-Generator (Puls- oder Verzögerungsgenerator) eignet sich am besten für integrierte OEM-Anwendungen. Das Verzögerungsgeneratormodul bietet vier unabhängige Kanäle für verzögerte Pulse, optional sogar acht. Verzögerungen von bis zu 20 s können mit 0,25 ps-Auflösung programmiert werden. Dabei beträgt der Kanal-zu Kanal-Jitter weniger als 25 ps RMS. Ein T0-Kanal kann als Referenz zu allen verzögerten Ausgangsimpulsen verwendet werden.
MCX-Ausgangsbuchsen liefern Pulse von bis zu 5 V bei 1 ns Anstiegszeit und unter 50 Ω. Für jeden Kanal können Pulsamplitude und -breite individuell eingestellt werden. Mehrere Möglichkeiten für die Triggerungen des Moduls stehen zur Verfügung: Externe Triggerung via MCX-Eingang, zwei interne Timer/Zähler oder Softwarekommando.
Die Parameter des SI745-MOD sind per Fernzugriff über Ethernet (10/100 Mbit/s) oder Web-Interface (interner Webserver). Das Web-Interface bietet eine einfache Möglichkeit Einstellungen für alle Kanäle vorzunehmen und das Gerät zu steuern.
Zusätzliche Spezifikationen:
- Triggermodi: Einzelschuss, repetitiv (1 Hz bis 1 MHz), Burst oder Prescaler
- Ausgangsamplitude: 2 bis 5 V an 50 Ω
- Triggerung: externe Trigger-, Clock- und Gate-Eingänge
- Optional: Zusatzmodul (Modell 632) für 15 bis 70 V Ausgangsamplitude an 50 Ω
