SR542

Optischer Präzisionschopper

Highlights

Produktbeschreibung & Vorteile

Low-Jitter optischer Lichtzerhacker

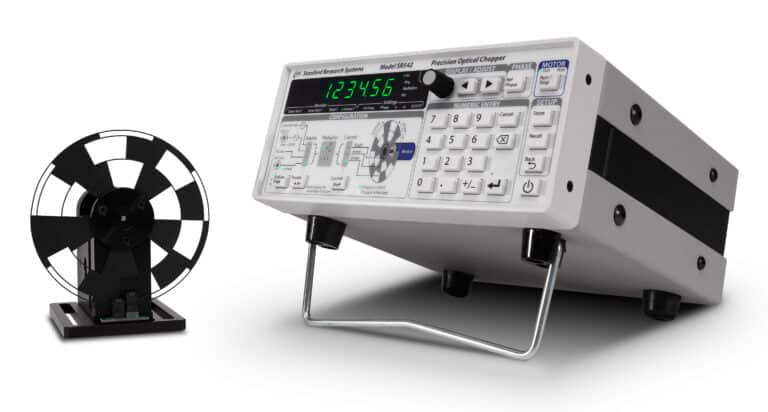

Der SR542 Precision Optical Chopper (optischer Lichtzerhacker) bietet ultrastabiles und flexibles optisches Chopping. Die Chopper-Frequenz ist beim Nachfolger des SR540 über einen weiten Bereich einstellbar und Frequenz sowie Phase können von einer Vielzahl von Eingangsquellen gesteuert werden, einschließlich der Synchronisation mit einer externen Referenz. Das Frontpanel bietet eine intuitive Bedienoberfläche zeigt dem Anwender die gesamte Konfiguration auf einen Blick. Zusätzlich ermöglicht die USB-Schnittstelle die vollständige Steuerung von einem Remote-PC aus.

Flexible Konfiguration

Der Chopper kann mit einer Vielzahl von Eingangsquellen synchronisiert werden, einschließlich einer externen Frequenzreferenz (Sinus oder TTL/CMOS), der internen Uhr (Quarzoszillator), dem VCO-Eingang (0 bis +10 VDC) oder der AC-Netzspannungsversorgung (50 bis 60 Hz). Langfristige Frequenzdrift wird praktisch eliminiert. Es können Chopper-Raten von 0,4 Hz bis zu 20 kHz erreicht werden (blattabhängig).

Vom Benutzer programmierbare Multiplikatoren und Teiler ermöglichen Chopper-Raten bei harmonischen, subharmonischen oder Bruchteilen von Harmonischen der Primärfrequenz.

Zur Phasenkopplung mit der skalierten Primärreferenz kann der Benutzer die inneren, äußeren Schlitze oder die Welle (ein Impuls pro Umdrehung) auswählen.. Ein Phasenoffset lässt sich einfach mit einer Auflösung von 0,01° einstellen und eine relative Phase kann als Nullphasenreferenz eingestellt werden.

Chopper-Kopf

Der Chopper-Kopf verwendet einen schlitzlosen, bürstenlosen Gleichstrommotor (BLDC), der mechanische Vibrationen minimiert und dazu beiträgt, Ihr optisches Setup leise zu halten. Ohne den Verschleiß der Kommutatorbürsten eines Gleichstrommotors verlängert sich außerdem die Lebensdauer des Zerhackerkopfes.

Präzisions-Chopperblätter aus geschwärztem, fotogeätztem Edelstahl sind in einer Vielzahl von Einzel- und Doppelfrequenzdesigns sowie einem Design mit variablem Tastgrad erhältlich. Enge Toleranzen für die Blätterätzung sorgen für geringen Phasenjitter der optisch zerhackten Signale.

Der Zerhackerkopf kann mit der geschlitzten Grundplatte (zwei Zoll Schlitzabstand) an einem standardmäßigen optischen Steckbrett von 1 Zoll oder mit dem mitgelieferten Klemmknopf an einem optischen Pfosten von einem halben Zoll montiert werden.

Eine abnehmbare Verkleidung verhindert versehentliche Kollisionen mit dem betriebsbereiten Zerhackerkopf.

Während BLDC-Motoren typischerweise mit Hochfrequenz-PWM-Signalen gesteuert werden, verwendet der SR542 einen analogen Stromverstärker mit 3-phasigen, unzerhackten, sinusförmigen Antriebsströmen, um die hochfrequenten EMI-Probleme herkömmlicher PWM-Treiber zu eliminieren.

Referenzausgänge

Sechs immer verfügbare Referenzausgänge auf der Rückseite bieten Flexibilität für die Synchronisation mehrerer Messgeräte, einschließlich der Möglichkeit, Zerhacker zu kaskadieren oder weitere Geräte (Lock-in-Verstärker, Oszilloskop usw.) zu triggern. Zu den verfügbaren Ausgängen gehören Source (der primäre interne Taktgeber, der entweder freilaufend oder phasengekoppelt mit dem AC-Versorgungs-, Ext-Sync- oder VCO-Eingang ist), innere Schlitze, äußere Schlitze, Welle (einmal pro mechanischer Umdrehung), Summe und Differenz (faußen ± finnen). Alle Ausgänge stellen 0 bis +5 V Rechtecksignale an 50 Ω zur Verfügung.

Intuitives Frontpanel

Auf der Vorderseite des SR542-Controllers ist ein Blockdiagramm des Chopper-Regelkreises aufgedruckt, wodurch die Gerätekonfiguration einfach und intuitiv angezeigt und eingestellt werden kann. Numerische Einstellungen können entweder über das Nummernfeld oder den Drehknopf eingegeben werden.

Shutter-Modus

Der SR542 kann auch als einfacher optischer Shutter oder Verschluss betrieben werden. Bei einer auf 0 Hz eingestellten internen Frequenz kann die statische Rotationsausrichtung des Chopper-Blatts durch die Phaseneinstellung gesteuert werden. Durch die richtige Wahl der Phase kann der Benutzer so den optischen Strahl abwechselnd durchlassen oder blockieren.

Bitte fordern Sie weitere Informationen und Beratung über das Kontaktformular unten an.
