Highlights
- -500 bis 2000 V max. Eingangsspannung (abh. von Konfiguration)
- Kapazität des inneren Piezorohrs 289 nF
- BNC- oder SHV-Anschlüsse
- Wellenlängenbereich 320 bis 2100 nm (abh. von Faser)
- Optische Pfadverschiebungsempfindlichkeit 36 nm/V/Wicklung
- Anzahl Wicklungen 1, 5, 10, 15, ..., 80
- 14 kHz Resonanzfrequenz
- SM- oder PM-Fasern mit FC/APC oder benutzerdefinierten Anschlüssen
Produktbeschreibung & Vorteile
Vielseitig und zuverlässig
Der Optische Faserstrecker FS ist ein individuell anpassbarer Glasfaserstrecker, der auf einem piezoelektrischen Rohraktuator basiert. Die ausgewählte Faser wird mit definierter und kontrollierter Zugspannung auf das Rohr gewickelt. Im Betrieb bewirkt eine an das Piezorohr angelegte Spannung eine Durchmesseränderung sowie eine proportionale Änderung der optischen Weglänge.

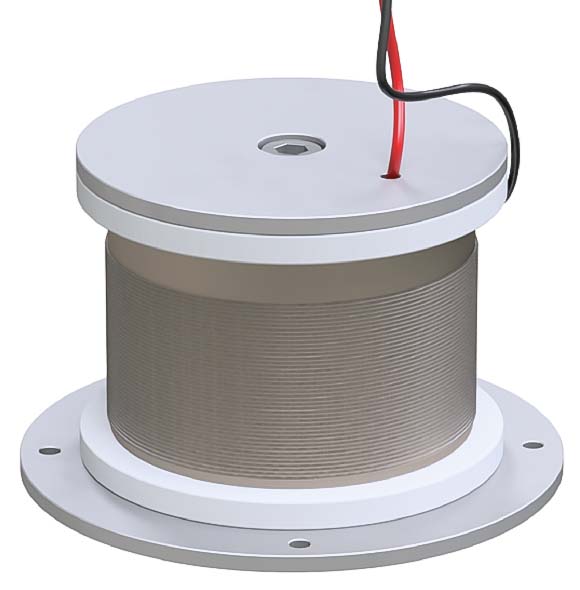

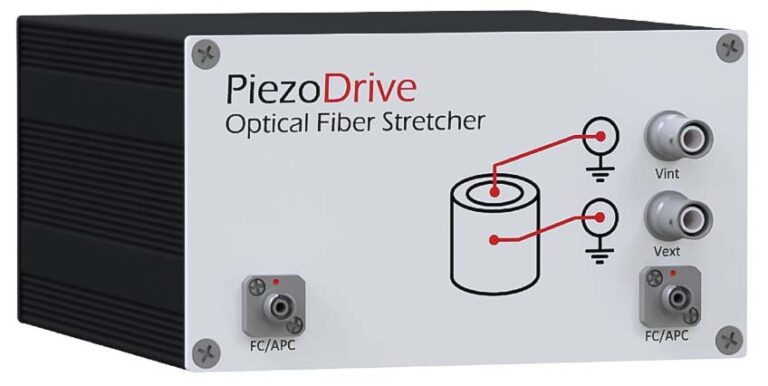

Zu den Anpassungsmöglichkeiten gehören der Fasertyp, die Anzahl der Windungen, der optische Anschlusstyp und die elektrische Anschlussportkonfiguration. Sowohl Singlemode- (SM) als auch polarisationserhaltende (PM) Fasern sind verfügbar. Der FS Optical Fiber Stretcher kann in einem Gehäuse oder als OEM-Modul erworben werden. Die Version mit Gehäuse verfügt über zwei optische FC/APC-Anschlüsse und zwei mögliche elektrische Konfigurationen.
Die beiden elektrischen Konfigurationsoptionen sind single-ended/asymmetrisch oder differentiell. Die einfachste Möglichkeit ist der Single-Ended-Anschluss, bei dem die äußere Röhrenoberfläche geerdet ist und nur die innere Röhrenelektrode angesteuert wird, was einen Hochspannungsverstärker erfordert. Alternativ bietet die differentielle Option elektrische Verbindungen sowohl zu den internen als auch zu den externen Röhrenelektroden. Die differentiellen Modelle erfordern zwei Hochspannungsverstärker. Die differentielle Konfiguration kann für einige Anwendungen geeignet sein, die eine maximale Bandbreite oder einen maximalen Verschiebungsbereich erfordern, da die Spannungs- und Leistungsanforderungen jedes Hochspannungsverstärkers halbiert werden. Bei den Versionen mit Gehäuse gibt es die Möglichkeit aus elektrischen BNC- oder SHV-Anschlüssen zu wählen.
Zu den Standard-Anwendungen gehören variable optische Verzögerungen, Interferometer, Laserstabilisierung und Laserabstimmung.
Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.Berechne Anzahl der benötigen Windungen
Der Optische Faserstrecker PiezoDrive FS ermöglicht eine hohe Individualisierung. Ein wichtiger Parameter, der angepasst werden kann, ist die Empfindlichkeit der optischen Pfadverschiebung (OPD), die durch Ändern der Anzahl der Faserwindungen bestimmt wird. Die ideale Windungszahl wird durch den verfügbaren Spannungsbereich und die erforderliche Pfadlängenänderung bestimmt. Um die Wahl der Wicklungszahl und des Treiberverstärkers zu vereinfachen, steht unten ein Online-Tool zur Verfügung. Alternativ wenden Sie sich für Beratungs- und Konfigurationsanfragen direkt an uns über das Kontaktformular am Seitenende.
Das Konfigurationstool benötigt, die für Ihre Anwendung erforderliche Streckung und Bandbreite, die Sie oben in das Tool eintragen. Zusätzlich wird die effektive Bitanzahl Ihrer Signalquelle berechnet, sodass die Auflösung des Faserstreckers abgeschätzt werden kann.
