Highlights
- 4 externe & 1 interne Elektrode
- Schnelle Ansprechzeit
- Skalierbar
- Vakuumtauglich
Produktbeschreibung & Vorteile der TB-Serie
Perfekt für Strahlscanner & Mikroskope

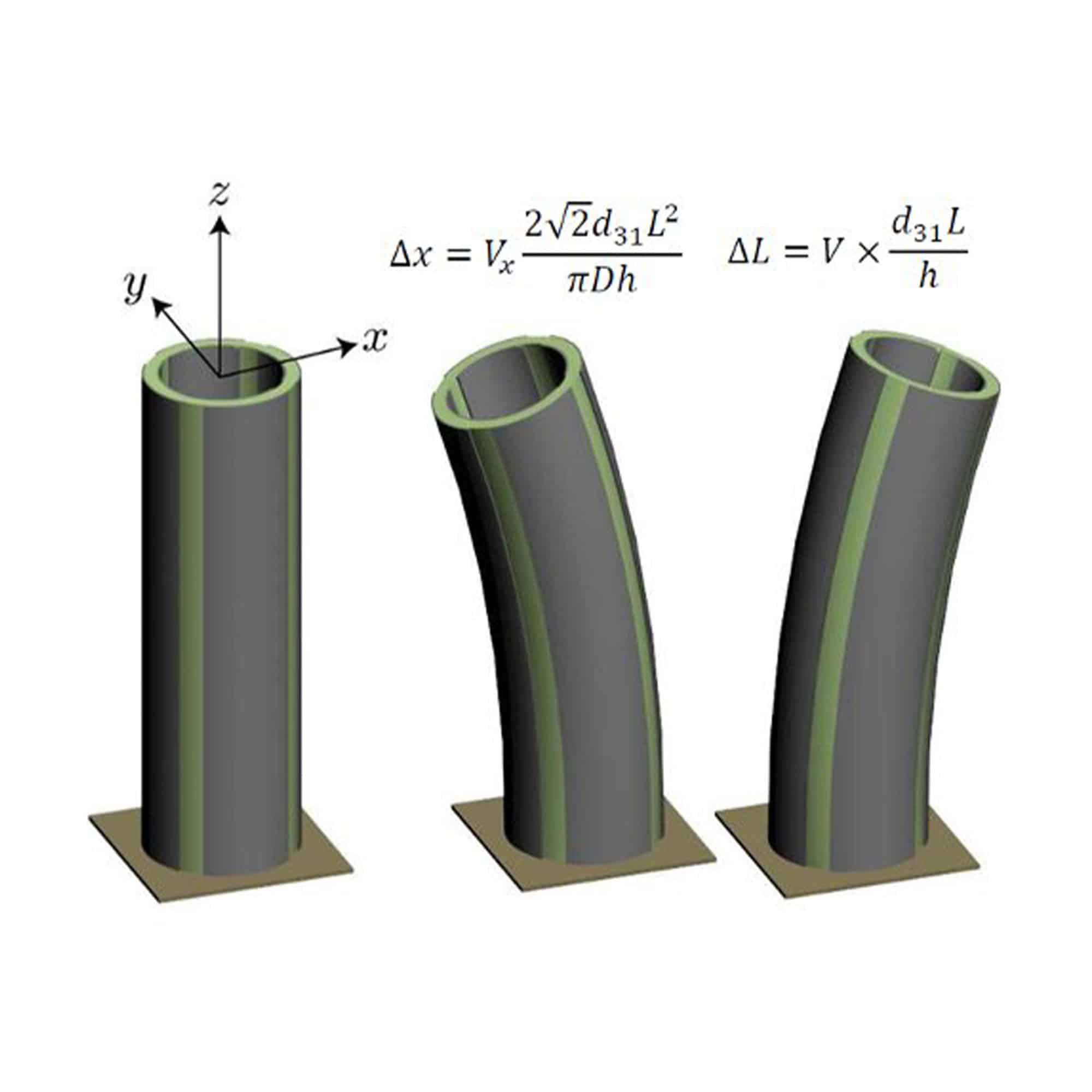

Die Rohrscanner der TB-Serie von PiezoDrive bestehen aus dünnen Zylindern aus radial polarisiertem piezoelektrischen Material, vier äußeren Elektroden und einer durchgehenden inneren Elektrode. Sobald eine Spannung an eine der vier äußeren Elektroden angelegt wird, dehnt sich der Aktor, das eine vertikale Kontraktion zur Folge hat und eine große laterale Auslenkung der Röhrenspitze. Eine Elektrode um den gesamten Umfang kann für radiale Erweiterung oder Kontraktion verwendet werden.
Piezoelektrische Röhrenscanner werden oft in Rastersondenmikroskopen, Anwendungen wie z. B. Faserdehnung und Strahlscannen genutzt. Benutzdefinierte Dimensionen oder Spezifikationen aind auf Anfrage möglich.
Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.Spezifikationsvergleich

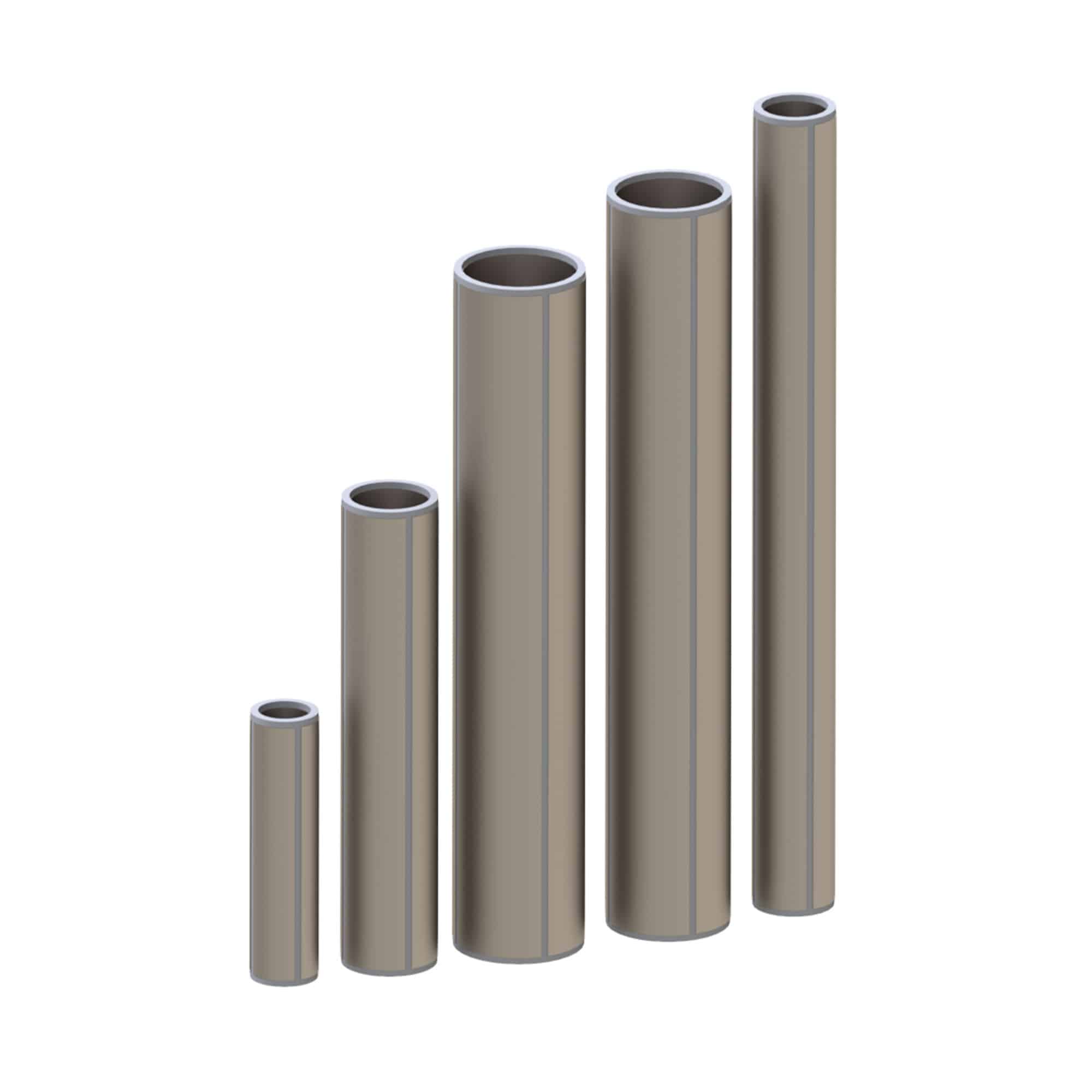

| Bezeichnung | Länge | Durchmesser | Dicke | Max. Spannung | Scan-Bereich |
|---|---|---|---|---|---|
| TB1005 | 10,0 mm | 5,0 mm | 0,66 mm | ± 264 V | 3,8 μm |
| TB2005 | 20,0 mm | 5,0 mm | 0,66 mm | ± 264 V | 15 μm |
| TB3507 | 35,0 mm | 7,0 mm | 0,66 mm | ± 264 V | 39 μm |
| TB5009 | 50,8 mm | 9,5 mm | 0,66 mm | ± 264 V | 52 μm |
| TB5509 | 55,0 mm | 9,0 mm | 0,60 mm | ± 250 V | 66 μm |
| TB6006 | 60,0 mm | 6,0 mm | 0,65 mm | ± 260 V | 114 μm |
