TB-Serie

Piezoelektrische Rohrscanner mit XY-Auslenkung

Highlights

Produktbeschreibung & Vorteile der TB-Serie

Perfekt für Strahlscanner & Mikroskope

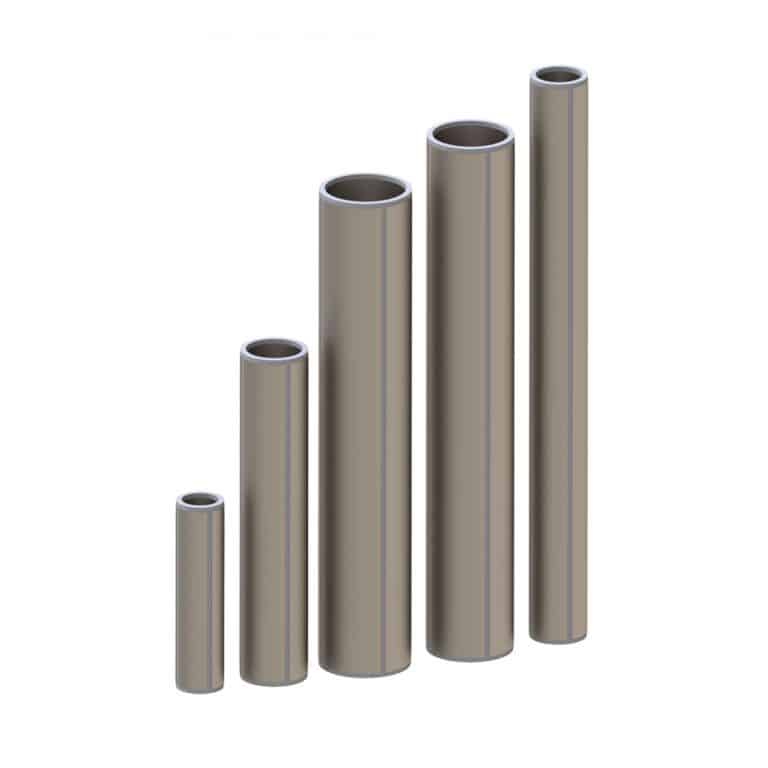

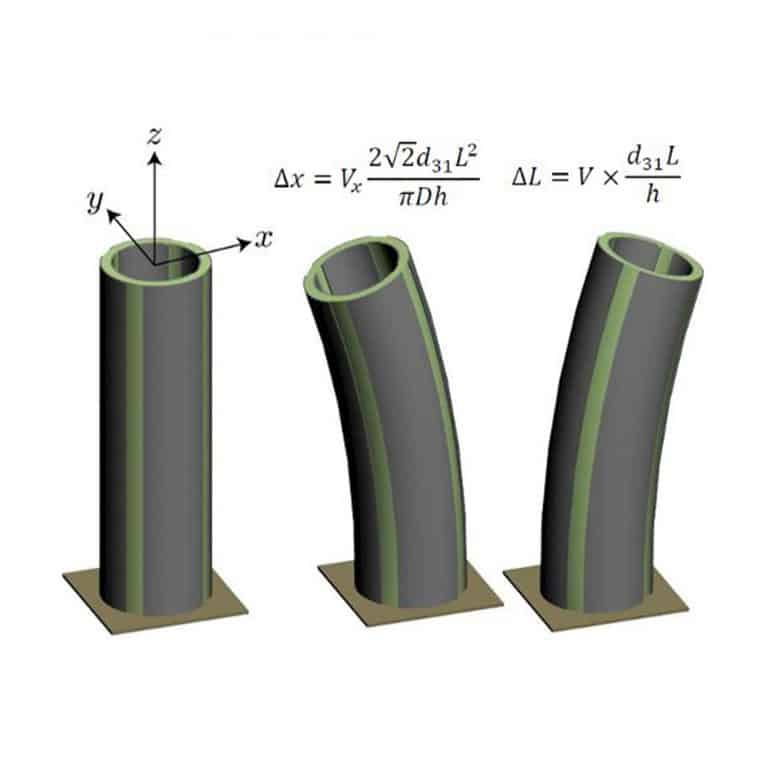

Die Rohrscanner der TB-Serie von PiezoDrive bestehen aus dünnen Zylindern aus radial polarisiertem piezoelektrischen Material, vier äußeren Elektroden und einer durchgehenden inneren Elektrode. Sobald eine Spannung an eine der vier äußeren Elektroden angelegt wird, dehnt sich der Aktor, das eine vertikale Kontraktion zur Folge hat und eine große laterale Auslenkung der Röhrenspitze. Eine Elektrode um den gesamten Umfang kann für radiale Erweiterung oder Kontraktion verwendet werden.

Piezoelektrische Röhrenscanner werden oft in Rastersondenmikroskopen, Anwendungen wie z. B. Faserdehnung und Strahlscannen genutzt. Benutzdefinierte Dimensionen oder Spezifikationen aind auf Anfrage möglich.


Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.

Spezifikationsvergleich

BezeichnungLängeDurchmesserDickeMax. SpannungScan-Bereich
TB100510,0 mm5,0 mm0,66 mm± 264 V3,8 μm
TB200520,0 mm5,0 mm0,66 mm± 264 V15 μm
TB350735,0 mm7,0 mm0,66 mm± 264 V39 μm
TB500950,8 mm9,5 mm0,66 mm± 264 V52 μm
TB550955,0 mm9,0 mm0,60 mm± 250 V66 μm
TB600660,0 mm6,0 mm0,65 mm± 260 V114 μm
