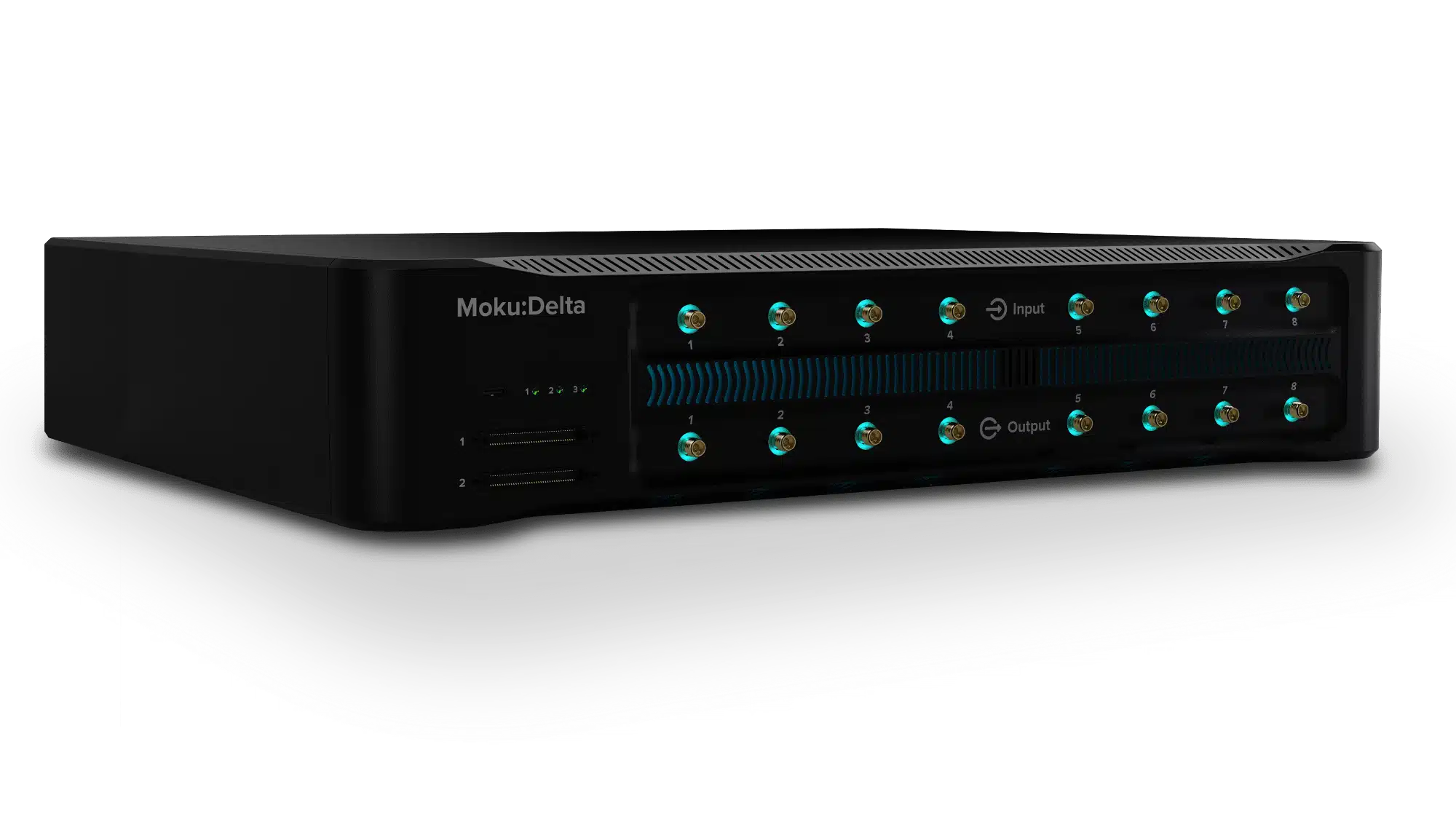

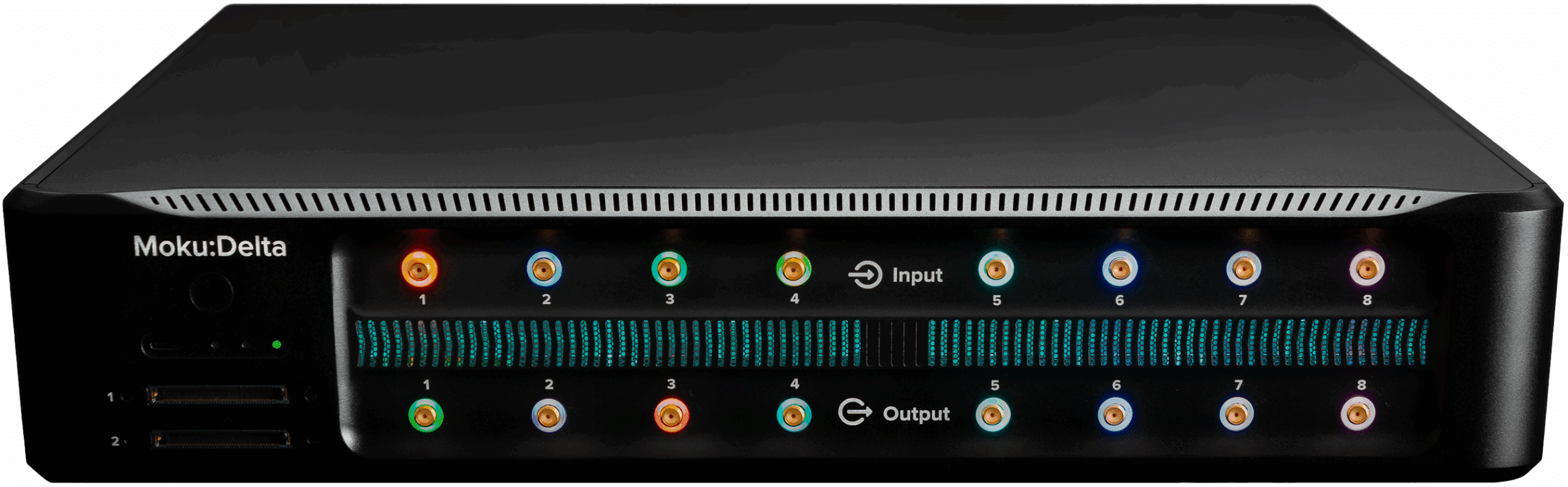

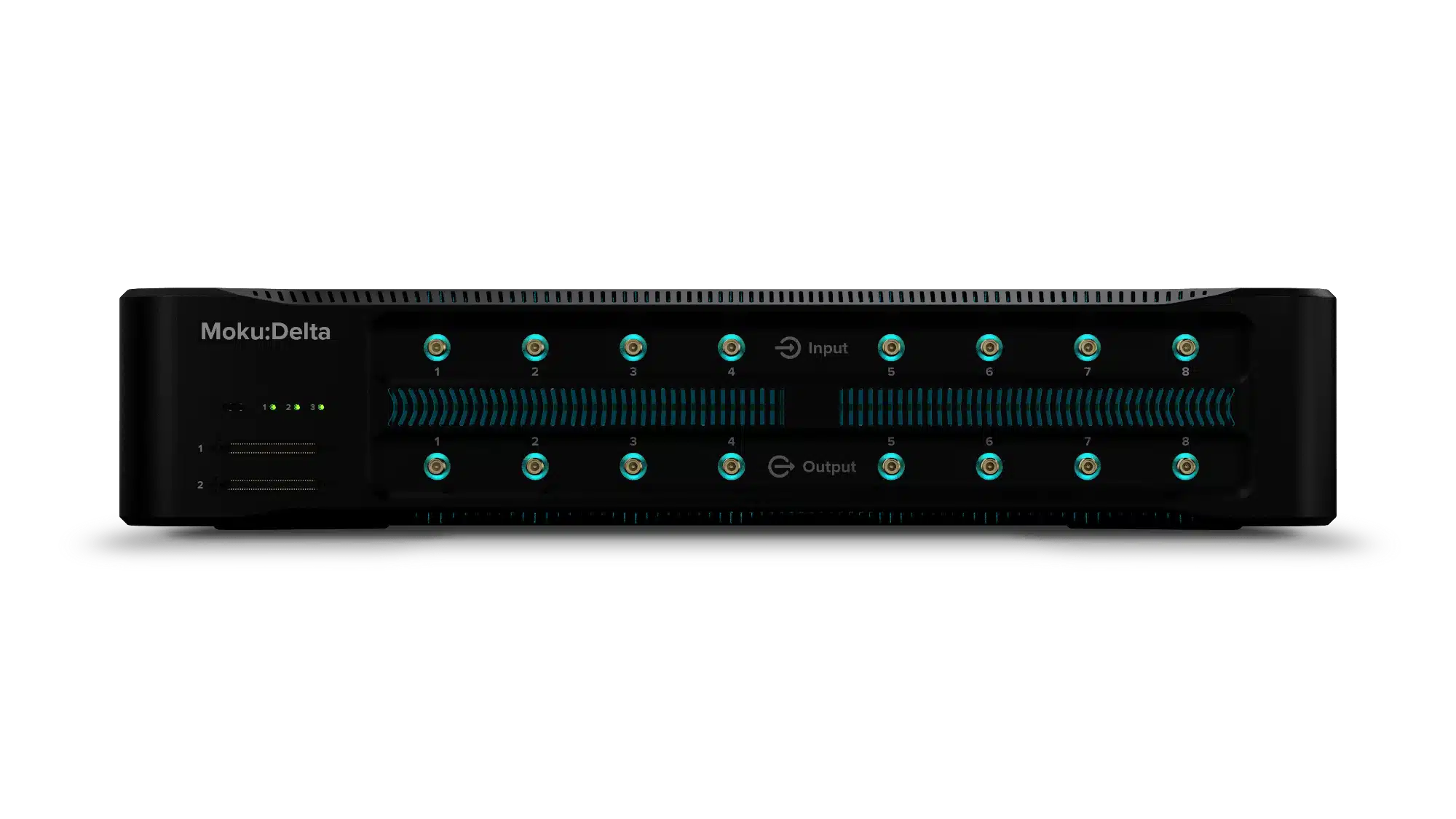

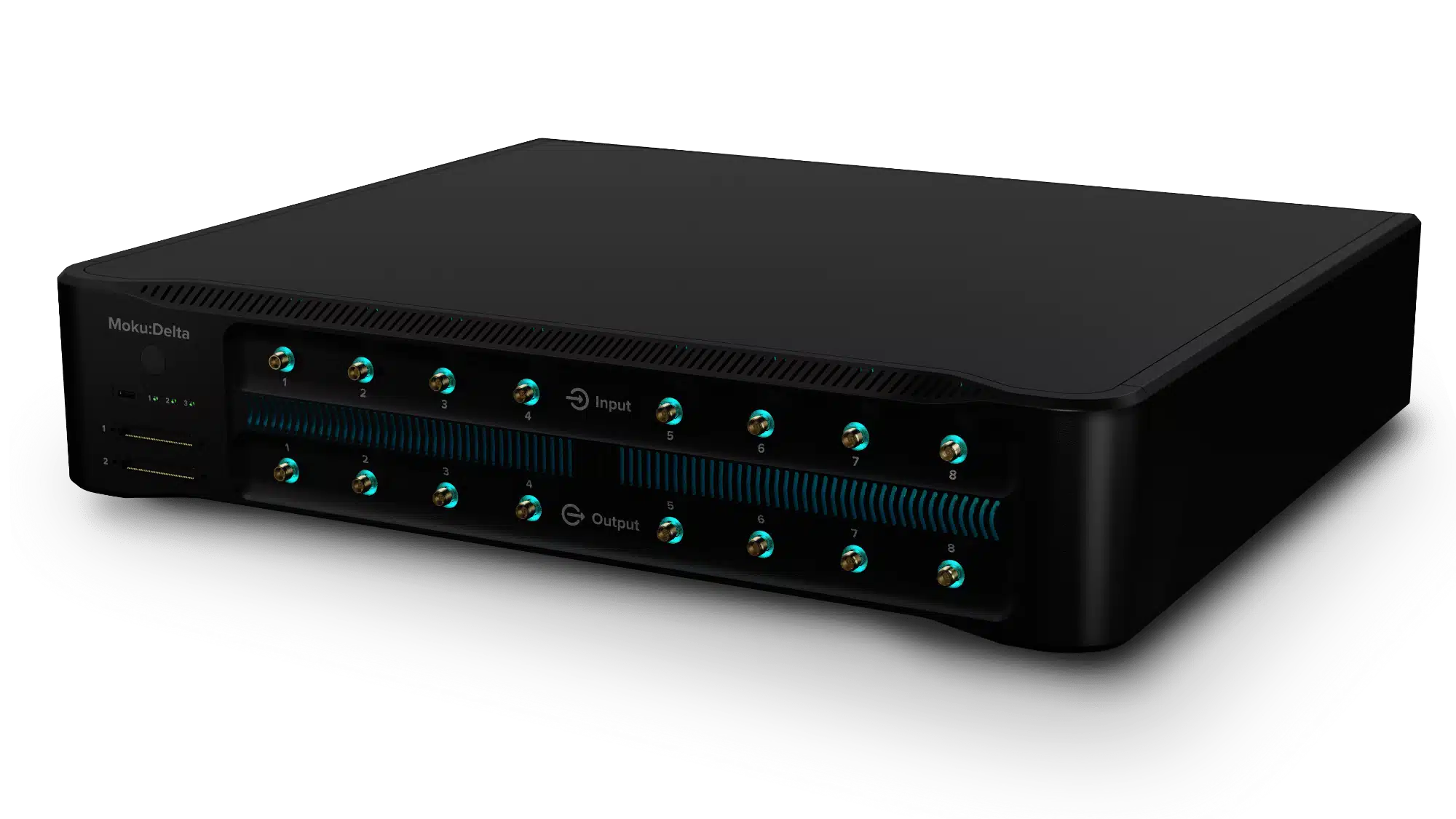

Highlights
- 8 Eingänge bis 2 GHz bei max. 5 GSa/s, 6 GHz-Modus verfügbar
- 8 Ausgänge bis 2 GHz bei max. 10 GSa/s
- Interner High-Speed-Speicher mit 1 TB SSD
- 500 μVRMS Eingangsrauschen bei voller 2 GHz Bandbreite
- ± 1 ppb interne Taktstabilität, optional GNSS
- 32 bidirektionale DIO-Ports
- Moderne Konnektivität über W-LAN, Ethernet, USB-C, SFP und QSFP
-
Produktbeschreibung & Vorteile
Maximale Flexibilität ohne Kompromisse
Einheit von Hard- und Software
Moku:Delta ist das fortschrittlichste System der Moku:Familie von softwaredefinierten Messgeräten. Das System nutzt die Leistung des FPGAs in Kombination mit einem analogen Hochleistungs-Front-End und ist dadurch in der Lage, mehrere Messfunktionalitäten auf einer einzigen Hardwareplattform zu hosten, ohne auf einzelne Spezifikationen zu verzichten oder Präzision einzubüßen. Diese Herangehensweise ermöglicht eine einfache Skalierung und Erweiterung der Möglichkeiten in Forschung und Entwicklung. Mit Moku:Delta haben Forschende und Ingenieure das richtige Werkzeug für Ihre stetig wahcsendes Aufgabenspektrum.Blended ADCs
Bisher erforderte Flexibilität bei Test & Measurement-Anwendungen typischerweise Kompromisse bei der Leistung. Jetzt werden diese Kompromisse überwunden, indem Signale von einem 5 GSa/s, 14-Bit-ADC und einem 40 MSa/s, 20-Bit-ADC mit einer patentierten Mischtechnologie verwendet werden, um niedriges Grundrauschen und einen hohen Dynamikbereich von DC bis 2 GHz bzw. 6 GHz zu ermöglichen. Dies wird durch ein digitales Crossover-Netzwerk erreicht, das aus symmetrischen Hoch- und Tiefpassfiltern besteht, die eine Echtzeitmischung der dualen ADC-Datenströme implementieren. Mehr über die Blended ADC-Technologie hier.Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.

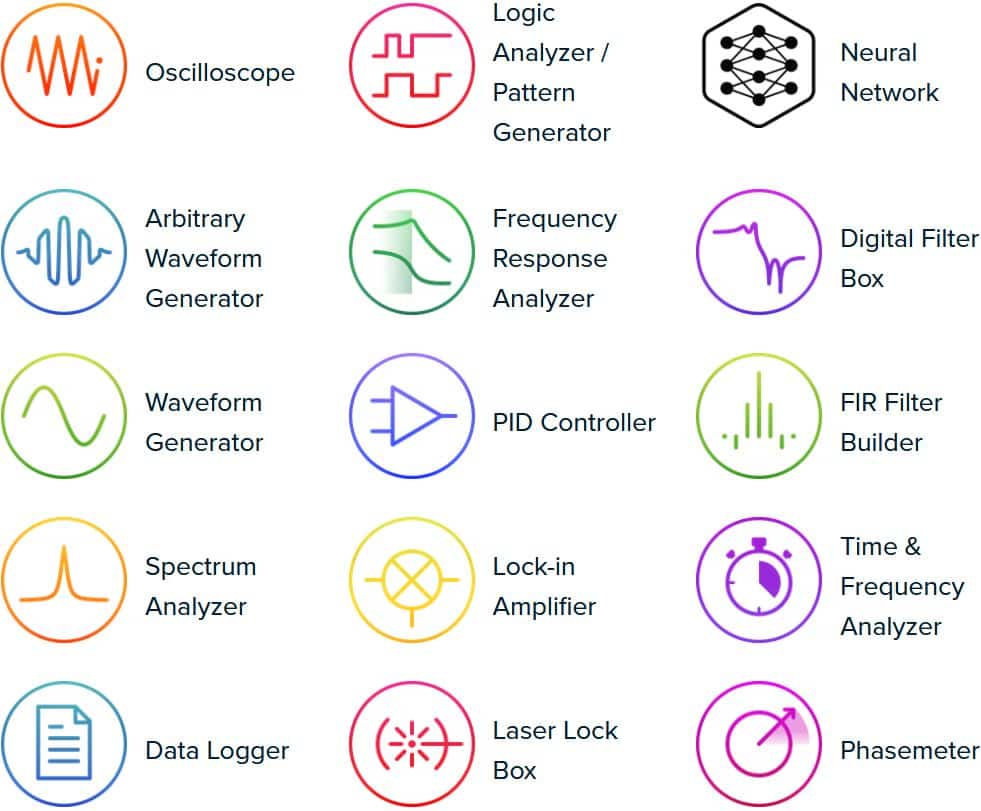

Alle 17 Funktionalitäten von Moku:Delta
Messfunktionalität | Option | Highlights |
|---|---|---|
Arbiträrgenerator | ✅ inklusive | Max. 65.536 Punkte bei 5 GSa/s, 2 GHz Ausgangsbandbreite, 10 VppAusgangsspannungsbereich an 50 Ω, 14 Bit-DAC, max. 32 vorladbare Wellenformsegmente |
Oszilloskop | ✅ inklusive | Max. 5 GSa/s achtkanalig, 2 GHz Eingangsbandbreite (6 GHz-Modus), AC/DC-Kopplung, <30 nV/√Hz Eingangsrauschen bei 100 Hz, 40 Vpp max. Eingangsspannungsbereich, hybrider 14 und 20-Bit ADC, Eingangsrauschen <10 nV/√Hz |
Funktionsgenerator | ✅ inklusive | DC-2 GHz Bandbreite, 14 Bit-DAC, 10 Vpp Ausgangsspannungsbereich an 50 Ω, FM/AM/PM/PWM Modulationsarten, 1 ms bis 1 ks Sweeps, 1ppb Zeitbasisgenauigkeit |
Datenlogger | ✅ inklusive | 8 Eingangskanäle, 0,4, 4 und 40 Vpp Eingangsbereiche, 50 Ω oder 1 MΩ Eingangsimpedanz, max. Aufzeichnungsrate 10 MSa/s ein-, 5 MSa/s zwei-, 2,5 MSa/s vierkanalig und 1,25 MSa/s achtkanalig, Externe Taktreferenz: 10 MHz, 100 MHz oder GPS |
Spektrumanalysator | ✅ inklusive | 8 Kanäle, DC-2 GHz Frequenzbereich (6 GHz-Modus), 50 Ω oder 1 MΩ Eingangsimpedanz, min. RBW 618,5 mHz, 0,4, 4 und 40 Vpp Eingangsbereiche, Ausgangsfrequenzbereich 1 mHz bis 2 GHz auf 4 Kanälen, hybrider 14 und 20-Bit ADC |
Lock-In-Verstärker | ✔️ Upgrade | 1 mHz-2 GHz Demodulationsfrequenz, Zweiphasendemodulation X/Y oder R/θ, dyn. Reserve >120 dB, 10 nV/√Hz Eingangsrauschen, 2 GHz-Ausgang, Multiplikator für externen Frequenzeingang, minimale Zeitkonstante 12,8 ns |
Frequenzantwortanalysator | ✔️ Upgrade | Bis zu 2 GHz Frequenzbereich, 1 µs bis 10 s Averaging und Settling, 50 Ω Quellimpedanz, 400 mVpp, 4 Vpp und 40 Vpp Eingangsspannungsbereiche, Harmonischendetektion bis 15., linearer oder logarithmischer Sweep |
PID-Regler | ✔️ Upgrade | 4 Eingangskanäle mit MIMO, 400 mVpp, 4 Vpp und 40 Vpp Eingangsspannungsbereiche, proportionale Verstärkung -60 bis +60 dB, lineare Verstärkung der Regelmatrix ± 0,1 bis ± 20, Input-Output-Latenz <1 µs, Multi-Section-Builder im Advanced-Modus |
Phasenmeter | ✔️ Upgrade | 1 kHz-2 GHz Eingangsfrequenzbereich, 400 mVpp, 4 Vpp und 40 Vpp Eingangsspannungsbereiche, bis 1 MHz Tracking-Bandbreite, integrierte Allan-Varianzanalyse, externe Referenzfrequenzen: 10 MHz, 100 MHz, GPS |
Digitale Filterbox | ✔️ Upgrade | Max. 39,063 MSa/s, Filterordnungen 2-16, bis zu 40 Vpp Eingangsspannungsbereich, Passband-Ripple einstellbar 0,1-10 dB, Achtkanaloszilloskop integriert |
Laserstabilisierungsbox | ✔️ Upgrade | 1 mHz-2 GHz Oszillatorfrequenz, bis zu 10 MHz Scanfrequenz, 14 Bit-DAC, IIR-Tiefpass- und Bandpassfilter mit 2,6 kHz bis 35 MHz Eckfrequenz, Oszilloskop integriert bis 5 GSa/s, Dual PID-Regler integriert |
FIR Filterbaukasten | ✔️ Upgrade | Max. 39,06 MSa/s, max. 14.819 Filterkoeffizienten, ±20 V Eingangsspannungsbereich, AC/DC-Kopplung, 50 Ω oder 1 MΩ Eingangsimpedanz, 4 unabhängige Kanäle |
Multi-Instrument-Modus | ✅ inklusive | Ermöglicht gleichzeitige Verwendung von bis zu acht unterschiedlichen Messinstrumenten auf einem Moku:Delta. Drei, fünf oder acht Instrument-Slots können unabhängig voneinander konfiguriert werden und Datenstreams mit 5 GSa/s, 1,25 GSa/s oder 625 MSa/s untereinander austauschen, Input-Output-Latenz <450 ns |
🆕 Neuronales Netzwerk | ✔️ Upgrade | Max. 5 Schichten mit je max. 100 Neuronen, 305 kHz max. Samplerate, Anzahl Ein- und Ausgänge: 1-4 parallel, 1-100 seriell, 18 Bit-Fixed-Point-Präzision |
Moku Cloud Compile | ✅ inklusive | Flexible, cloud-basierte VHDL-/Verilog-Entwicklungsumgebung zur individuellen Programmierung des integrierten FPGAs. Teilen, Kompilieren und Ausführen leicht gemacht! On-Premise-Installation jetzt möglich! |
Logikanalysator/Pattern-Generator | ✔️ Upgrade | Bis zu 32 bidirektionale I/O-Ports, 250k x 16 Samplespeichertiefe, 32.764 x 16 Patternspeichertiefemax. Samplingrate 312,5 MSa/s, >100 MHz Protokolldekodierungsrate, Dekodierung von Stanbdardprotokollen: UART, SPI, I2C, CAN, I2S, USB, Parallelbus |
Zeit- & Frequenzanalysator | ✔️ Upgrade | 8 Kanäle/Event-Detektoren, 1 ppb Taktstabilität, digitale Auflösung von bis zu 0,2 ps, 312,5 MHz max. Intervallrate, verlustfreies Echtzeithistogramm |
🆕 Gigabit Streamer | ✔️ Upgrade | Datenstreamingrate bis zu 80 GBit/s, 5 GSa/s Samplingrate, Sende-MTU und Emfangs-MTU max. 1500 Bytes, Max. Größe Sende-Samples 16 oder 32 Bit, Emfangssamplegröße 16 Bit, kompatibel mit QSFP28 DAC-Kupferkabeln bis zu 100 GBit/s |
Multi-Instrument-Modus

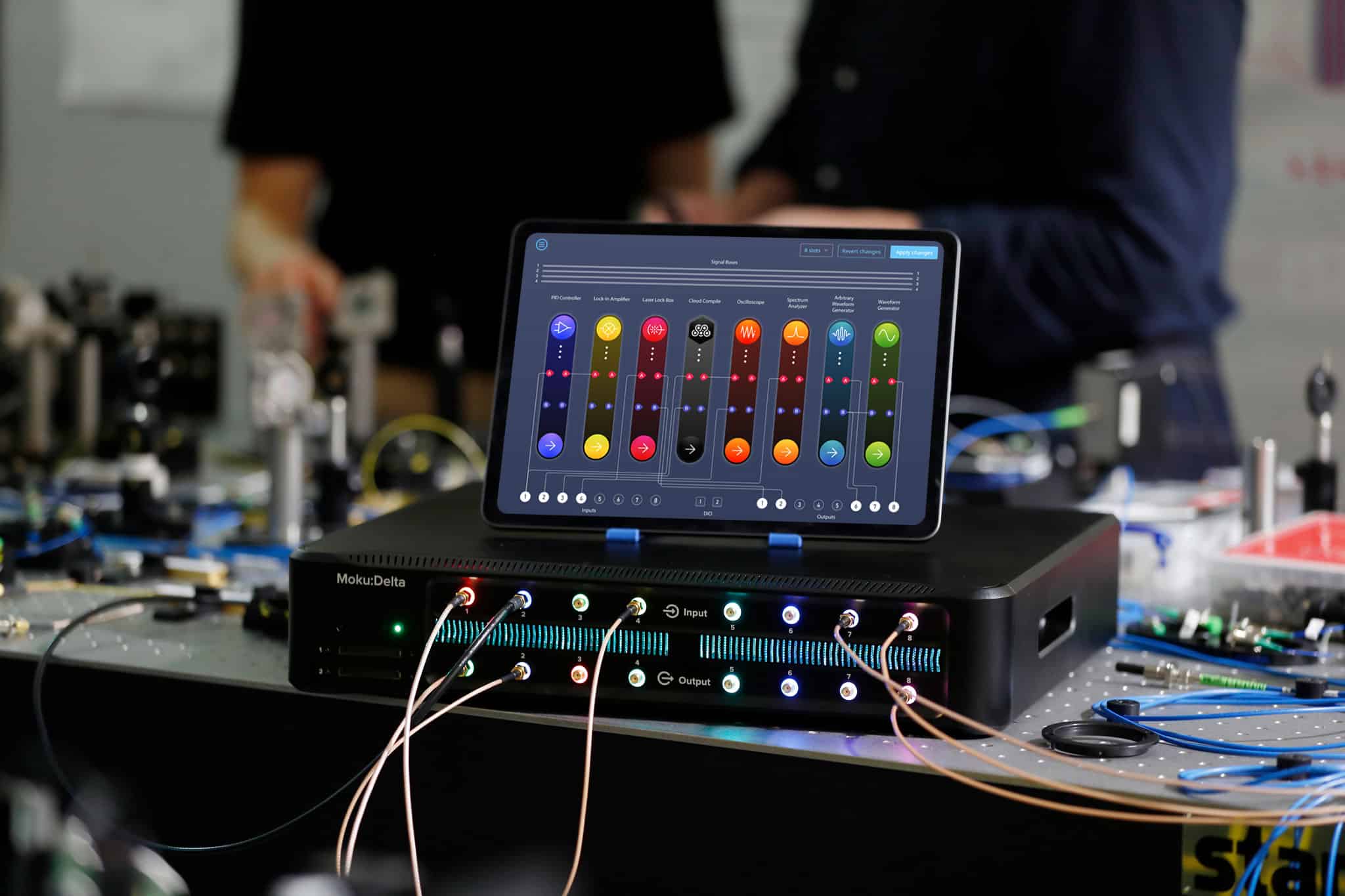

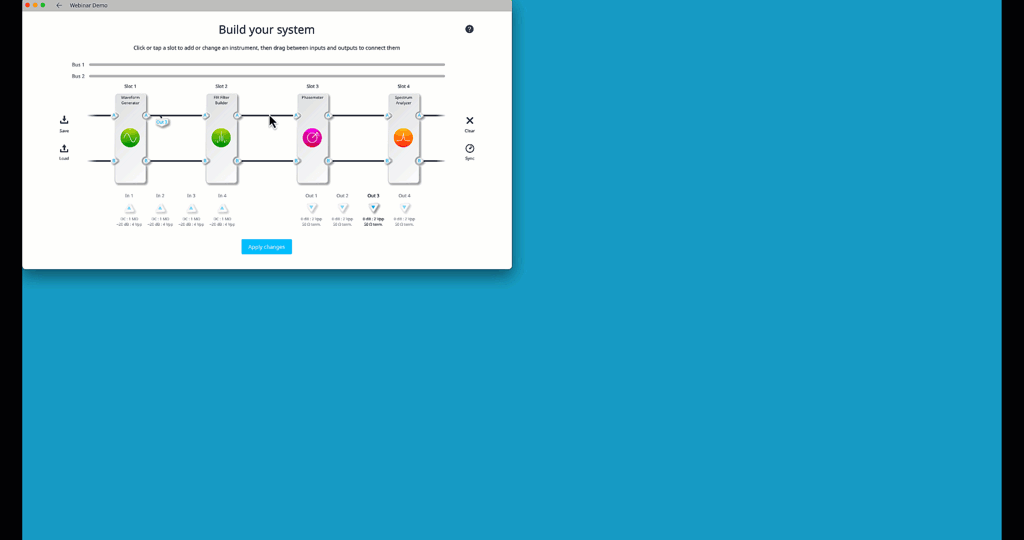

Natürlich verfügt auch Moku:Delta über den Multi-Instrument Modus, der es dem Nutzer nun erlaubt bis zu 8 Messinstrumente gleichzeitig zu betreiben. Dafür werden Funktionalitäten in bis zu 8 virtuellen „Slots“ platziert. Diese können dynamisch rekonfiguriert werden, indem Instruments während der Laufzeit hinzufügt oder entfernt werden, ohne dabei die übrigen Slots zu beeinträchtigen. Sie können beispielsweise ein Oszilloskop zu Slot 1 hinzufügen, einen Spektrumanalysator zu Slot 2, zwei PID-Regler in Slot 3 und 4 einsetzen und dabei die Phasenkopplung eines in Slot 5 laufenden Funktionsgenerators aufrechterhalten. Jeder Slot hat einen dedizierten Zugriff auf die analogen Eingänge und Ausgänge, sodass Sie eine ganze Reihe von Setups, die normalerweise ein ganzes Messrack erforden würden, in nur einem Gerät umsetzen können.
Messgeräte, die in diesem Modus ausgeführt werden, können außerdem miteinander verkettet werden, um im Handumdrehen anspruchsvolle Signalverarbeitungs-Pipelines zu erstellen. Die einzelnen Funktionalitäten sind über Echtzeit-Signalpfade mit 20 Gb/s bei geringer Latenz vernetzt. Verbindungen zu den analogen Eingängen, analogen Ausgängen und benachbarten Messgeräten sind zur Laufzeit konfigurierbar für sofortige Umsetzung. Ihr Moku:Delta ist somit noch leistungsfähiger.
FPGA-Zugriff mit Moku Cloud Compile
Fortgeschrittene Benutzer können auf das FPGA von Moku:Delta zugreifen, um eine benutzerdefinierte, digitale Signalverarbeitung zu implementieren, indem sie ihren eigenen VHDL-Code schreiben. Auf dieses Cloud-basierte Tool wird direkt über einen Browser zugegriffen, sodass Sie benutzerdefinierte Algorithmen ohne einen einzigen Software-Download entwickeln, kompilieren und auf Ihrem Moku:Delta bereitstellen können.
Ihre benutzerdefinierten Funktionalitäten haben Zugriff auf standardmäßige Moku:Delta-Ressourcen wie analoge Ein- und Ausgänge. Im Multi-Instrument-Modus können auch benutzerdefinierte Funktionalitäten auf einzelnen Instrumentensteckplätzen eingesetzt werden. Es ist zusätzlich möglich Ihre Kreation in die Funktionalitäten-Suite von LI einzubinden, um eine hochwertige Benutzeroberfläche bereitzustellen und das Debugging zu unterstützen. Die Programmierung und Kompilierung erfolgt mit branchenüblichem VHDL-Code, sodass Sie mit High-Level-Tools von Drittanbietern arbeiten können. Das Kompilierungstool von Moku:Delta bietet eine effiziente, benutzerfreundliche Alternative zur Arbeit mit FPGA-Entwicklungsplatinen für das Prototyping in der frühen Entwicklungsphase.
