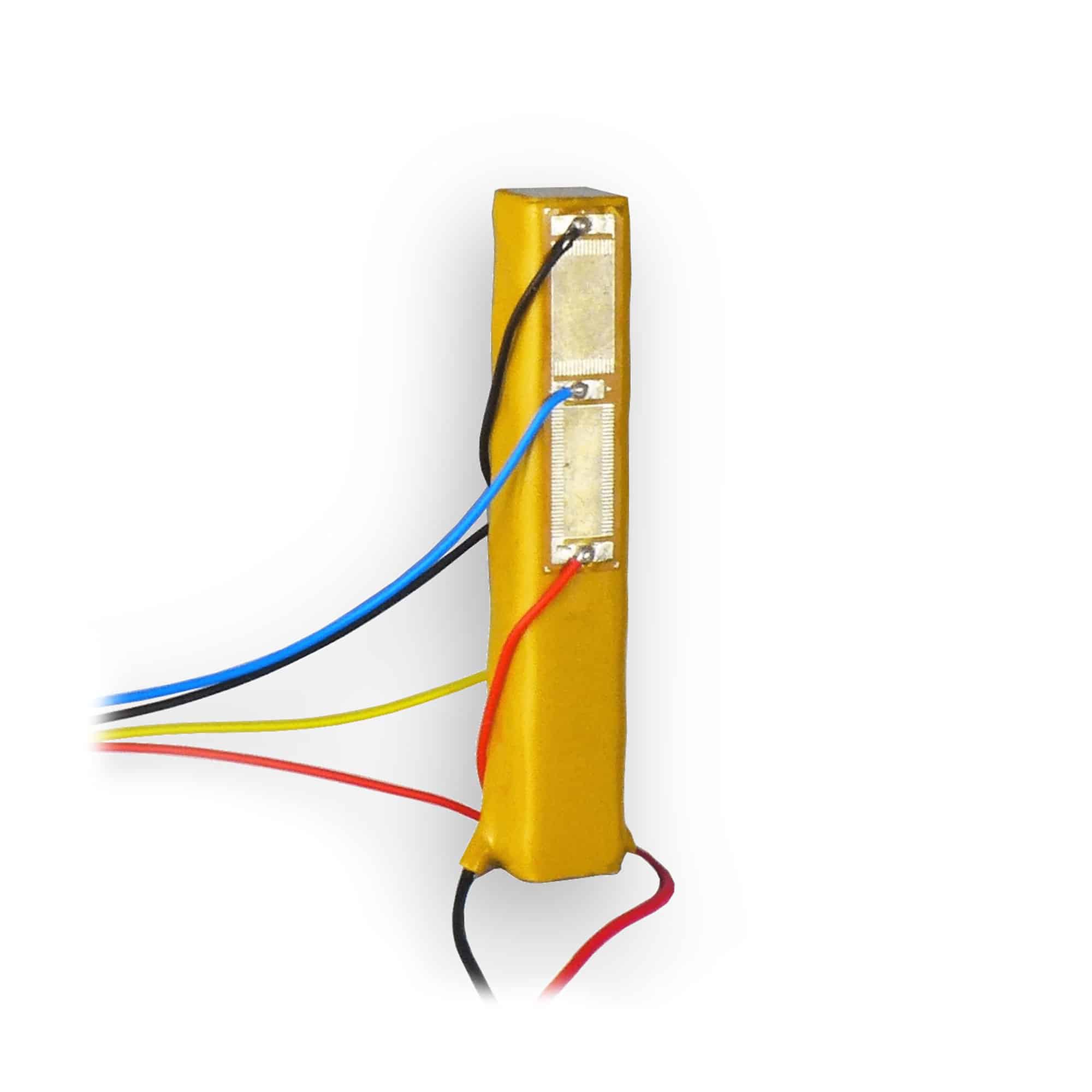

SCL-Serie

Piezo-Stackaktoren mit Dehnungsmessstreifen

Highlights

Produktbeschreibung & Vorteile der SCL-Serie

Regelbar mit Dehnungsmessstreifen

Die Stack-Aktoren der SCL-Serie von PiezoDrive verfügen über einen Dehnungsmessstreifen in Vollbrückenschaltung für geschlossene Regelungen und Dehnungsüberwachung. Der Stackaktor ist zum Schutz vor Feuchtigkeit keramisch verkapselt und mit Epoxidharz überzogen, um die Hochspannungsanschlüsse zu isolieren und den mechanischen Schutz zu verbessern. Sie sind außerdem perfekt auf PDu150CL-Piezotreiber von PiezoDrive abgestimmt. Bei gemeinsamer Bestellung beider Komponenten ist eine Vorkalibrierung des Treibers auf einen Aktor möglich.

Zu den Anwendungen gehören:

  • Nanopositionierung
  • Mikroskopie
  • Präzisionszerspanung
  • Vibrationskontrolle
  • Hydraulische Pumpen
  • Ventile
  • Optiken und optische Systeme



Spezifikationen
Treiberspannung-30 V bis +150 V
Hubtoleranz+/-15 %
Längentoleranz+/-0,1 mm
Hysterese<15 %
Betriebstemperatur0 bis +70 °C
Betriebsbereich Feuchtigkeit< 40 % empfohlen
Lagerungstemperatur-25 bis +80 °C
Feuchtigkeit bei Lagerung<40 % empfohlen
DehnungsmessstreifenVollbrücke, 350 Ω
Dehnungsfaktor2
Brückenspannung<5 Vrms
Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.

Spezifikationsvergleich

BezeichnungHubLängeDickeKraft
SCL05050912 μm9 mm5 mm1000 N
SCL05051826 μm18 mm5 mm1000 N
SCL05053653 μm36 mm5 mm1000 N
SCL07071824 μm18 mm7 mm1900 N
SCL07073650 μm36 mm7 mm1900 N
