SIM922 & SIM923

Dioden- und Pt-RTD-Überwachungseinheiten

Highlights

Produktbeschreibung & Vorteile

Benutzerdefinierte Kalibrierkurven für präzise Messungen

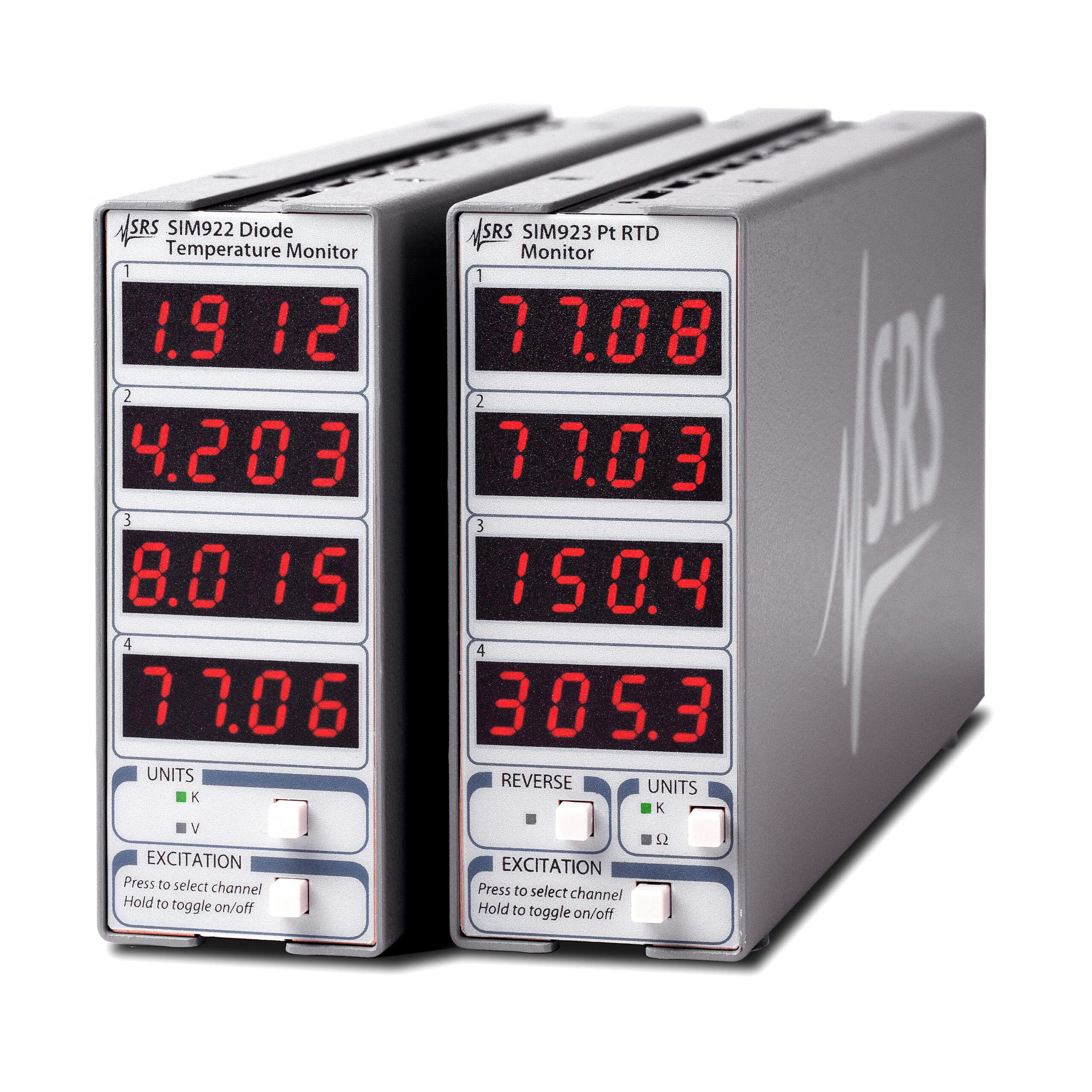

Das SIM922-Diodentemperaturüberwachungsmodul und SIM923-Platin-RTD-Überwachungsmodul messen jeweils bis zu vier Sensoren gleichzeitig. Basierend auf der modularen SIM-Plattform bieten sie Hochleistung und Mehrkanalfähigkeit auf kleinem Raum.

SIM922

Jeder der vier Kanäle im SIM922 verfügt über eine unabhängige, präzise 10-µA-Stromquelle für die Sensoranregung. Messergebnisse können entweder in Kelvin oder in Volt angezeigt werden.

SIM923

Die vier Kanäle des SIM923 verfügen über unabhängige, stabile 1-mA-Stromquellen für die Sensoranregung. Der Sensorwiderstand wird ratiometrisch mit Hilfe einer Halbbrückenschaltung bestimmt, die aus dem Sensor und einem internen Referenzwiderstand besteht. Der Strom zum Sensor kann vom Benutzer umgekehrt werden, um auf etwaige Versätze zu prüfen. Messergebnisse können entweder in Kelvin oder Ohm angezeigt werden.

Gemeinsamkeiten

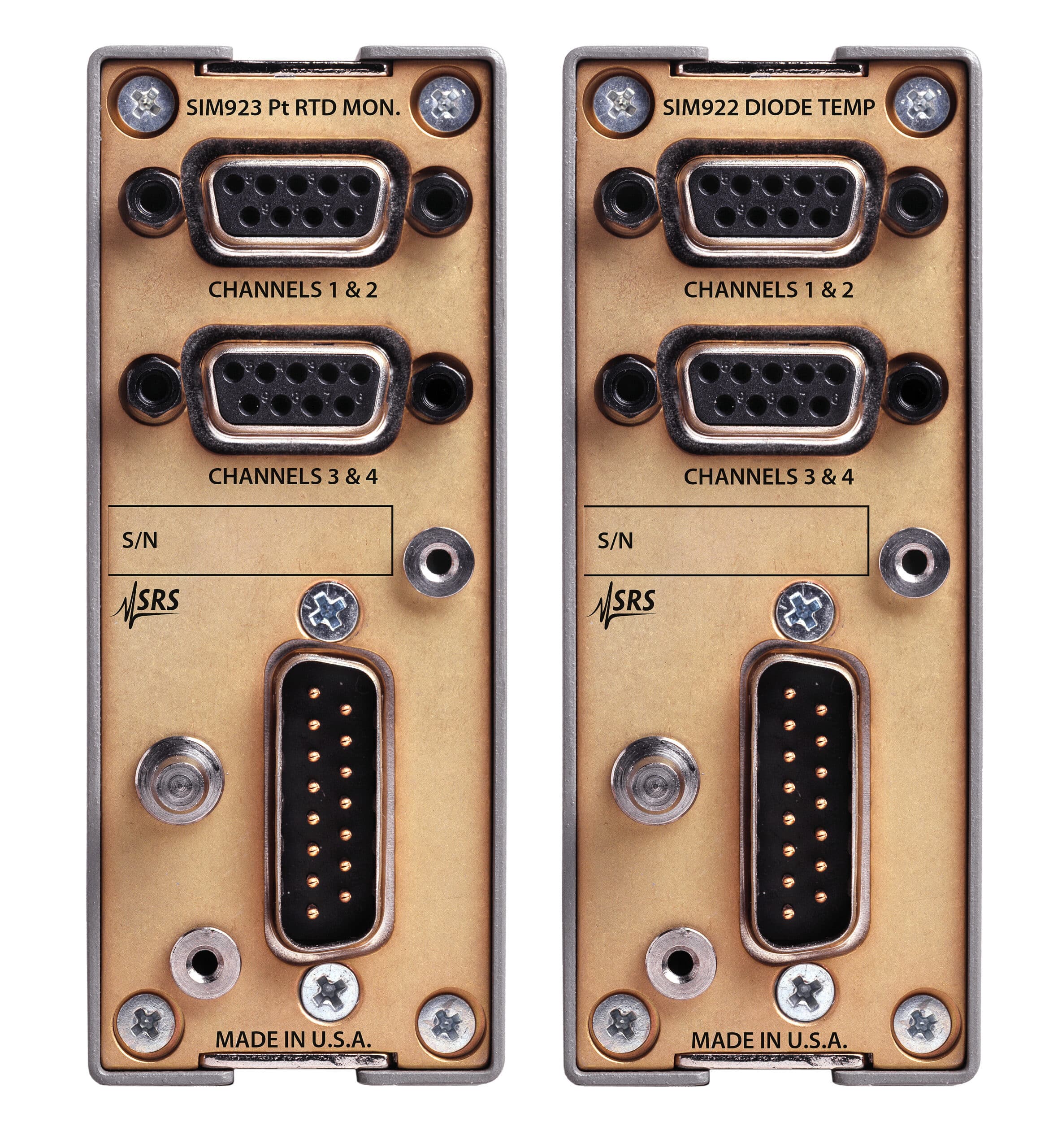

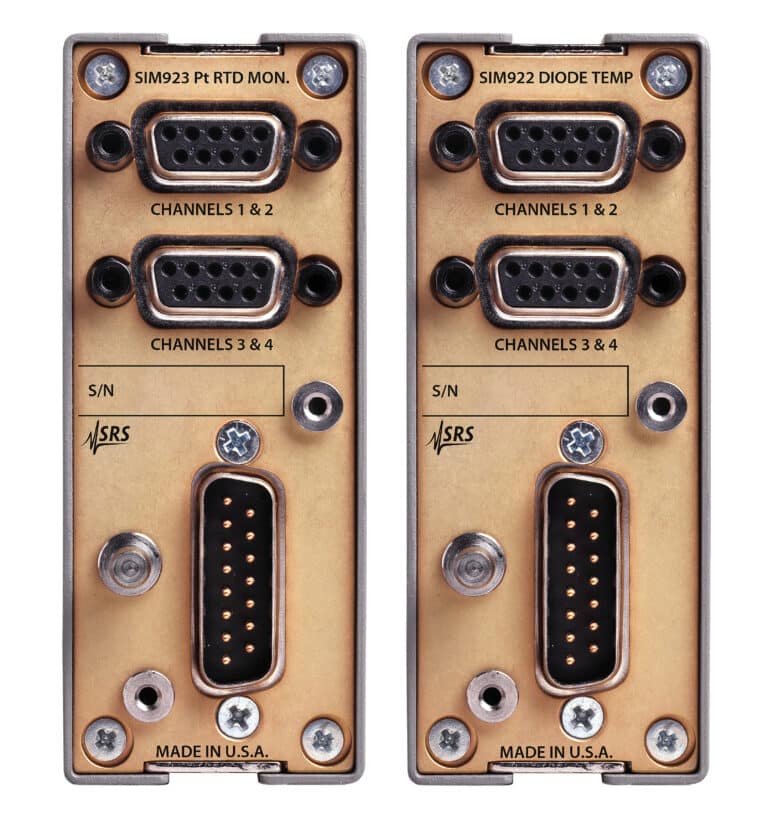

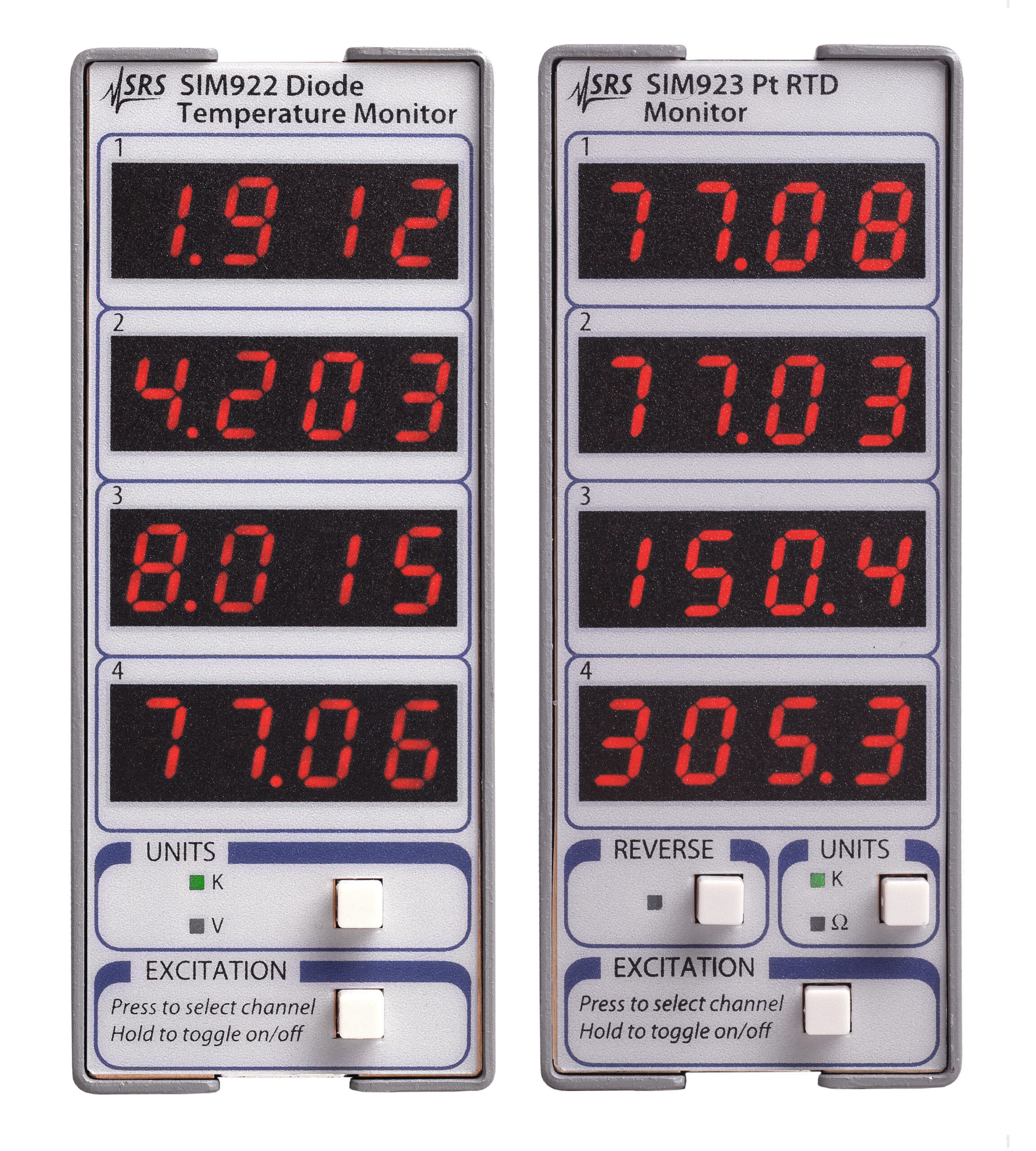

Sowohl das SIM922 als auch das SIM923 verwenden vieradrige Messschaltungen (±I Anregungsleitungen, ±U Messleitungen), wodurch die Messungen unempfindlich gegenüber dem Serienleitungswiderstand werden. Die vier Kanalanregungen werden unabhängig voneinander gesteuert und schalten sich nicht ein oder aus beim Auslesen. Die Sensoranregung kann deaktiviert werden, um die Verlustleistung in empfindlichen kryogenen Umgebungen zu verringern. Dies beschleunigt auch das Lesen in den verbleibenden aktivierten Kanälen. Die Messungen werden mit Raten von bis zu vier Aufzeichnungn pro Sekunde durchgeführt. Für jedes Modell ist eine werkseitige Standardkalibrierungskurve integriert. Darüber hinaus verfügt jeder Kanal über einen nichtflüchtigen Speicher zum Speichern einer benutzerdefinierten 256-Punkt-Kalibrierungskurve zum Umwandeln von Sensoreinheiten (V oder Ω) in Temperatureinheiten (K). Die Ergebnisse werden auf gut lesbaren 4-stelligen LED-Anzeigen angezeigt. Vollständige Fernsteuerung ist über die serielle Schnittstelle möglich.

Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
