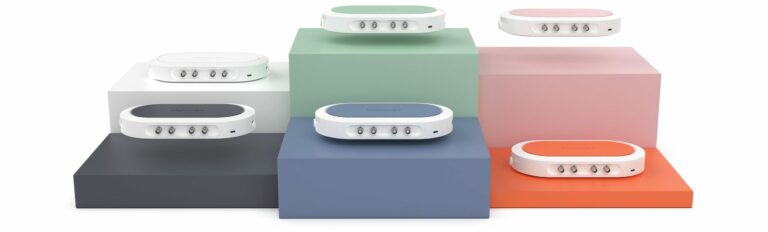

Moku:Go Highlights
- Zwei Eingänge DC-30 MHz und zwei Ausgänge DC-20 MHz
- Ein- und Ausgänge mit jeweils 12 Bits bei max. 125 MSa/s
- Unterstützt Multi-Instrument-Modus & Moku Cloud Compile
- Integrierte Netzteile mit 2 oder 4 Kanälen
- W-LAN-Hotspot, Ethernet optional
- Kompakte Abmessungen (24 cm x 13 cm x 3,8 cm)
- Mit nur 750 g extrem leicht und portabel
- Bis zu ±25 V Eingangsspannungsbereich bei 1 MΩ
Produktbeschreibung & Vorteile von Moku:Go
Kompakt und außerordentlich vielseitig mit programmierbarer Spannungsversorgung
Die Komplettlösung
Moku:Go von Liquid Instruments ist eine All-in-One-Lösung für technische Labors und den Außendienst. SchülerInnen und Studierende erlernen aktiv Schlüsselkonzepte von Schaltkreisen und erweitern Ihr Wissen bis hin zum Senior Design. Moku:Go wurde für den Transport in einem Rucksack entwickelt und verfügt über bis zu 13 verschiedene Messgeräte und optionale programmierbare Netzteile. Die Versorgung erfolgt über den praktischen Magnetkonnektor, während über Wi-Fi, USB-C und optional auch Ethernet mit dem Gerät kommuniziert wird. Sperrige Tischgeräte werden überflüssig und Studierendekönnen überall Erkenntnisse sammeln. Die Messgeräte verfügen über eine intuitive Benutzeroberfläche (GUI) für Windows und Mac und mittels API-Schnittstelle lassen sie sich einfach integrieren.
Einheit von Hard- und Software
Moku:Go kombiniert die Signalverarbeitungsleistung des Xilinx Zynq 7020 FPGA mit intuitiver Software, um sicherzustellen, dass Benutzer niemals auf Präzision verzichten müssen und um flexibel zu sein.
Das Labor in deinem Rucksack
Sowohl Überprüfungsmessungen des Außendienstes als auch Laborpraktika können ohne Unterbrechung stattfinden, unabhängig davon, ob sie sich im Klassenzimmer, ihrer Wohnung oder irgendwoanders auf der Welt befinden. Wählen Sie zwischen der Version ohne Netzteile (M0), zwei (M1) oder vier Netzteilkanälen und Ethernet-Port (M2).
Ausgangsspannungen und -ströme:
- Kanal 1: -5 V bis +5 V, 0 bis 150 mA
- Kanal 2: 0 bis +16 V, 0 bis 150 mA
- Kanäle 3 & 4: 0,6 V bis +5 V, 0,06 bis 1 A
Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
Alle 13 Funktionalitäten des Moku:Go Kombimessgeräts
Messfunktionalität | Option | Highlights |
|---|---|---|
| Oszilloskop/Voltmeter | ✅ inklusive | Max. 125 MSa/s, AC-/DC-Kopplung, 30 MHz Eingangsbandbreite, ± 5 V oder ± 25 V Eingangsspannungsbereich |
| Funktionsgenerator | ✅ inklusive | Max. 20 MHz Ausgangsbandbreite (10 Vpp), 10 Vpp Ausgangsspannungsbereich an 1 MΩ, Frequenzbereich 1 mHz - 20 MHz (Sinus), max. 125 MSa/s |
| Logikanalysator/Pattern-Generator | ✅ inklusive | 16 bidirektionale I/O-Ports, max 125 MSa/s, 3,3 V Logik (5 V toleriert am Eingang), max. Taktfrequenz 62,5 MHz |
| Frequenzantwortanalysator | ✅ inklusive | Frequenzbereich 10 mHz bis 20 MHz, 200 Ω Quellimpedanz, 10 Vpp max. Ausgangsspannung, 1 µs bis 10 s Mittelung |
| PID-Regler | ✅ inklusive | 2 PID-Regler, Eingangs- und Ausgangsoffset ±5 V bei 3 mV Auflösung, ±60 dB Verstärkung, 12 Bits DAC-Auflösung |
| Datenlogger | ✅ inklusive | 2 Eingänge mit AC-/DC-Kopplung, max. 1 MSa/s Aufzeichnungsrate (500 kSa/s bei 2 Kanälen), 1 MΩ Eingangsimpedanz |
| Arbiträrgenerator | ✅ inklusive | Max. 125 MSa/s, 20 MHz Bandbreite bei 10 Vpp, 12 Bits DAC, Phasen-Offset 0° bis 360° mit 0,001° Auflösung |
| Spektrumanalysator | ✅ inklusive | DC bis 30 MHz Frequenzbereich, max. 10 Vpp Eingangsspannung, 1 MΩ Eingangsimpedanz, min. RBW 1 Hz, 2 Ausgänge mit max. 5 Vpp an 50 Ω, 2 Eingänge |
Digitale Filterbox | ✅ inklusive | 61 kSa/s oder 3,9 MSa/s, Filterordnungen 2, 4, 6, 8, ±5 V oder ±25 V Eingangsspannungsbereich an 1 MΩ, Oszilloskop integriert bis 125 MSa/s |
FIR-Filterbaukasten | ✅ inklusive | Max. 3,906 MSa/s, max. 14819 Filterkoeffizienten, ±5 V oder ±25 V Eingangsspannungsbereich an 1 MΩ, Oszilloskop integriert bis 125 MSa/s |
🆕 Multi-Instrument-Modus | ✅ inklusive | Ermöglicht gleichzeitige Verwendung von bis zu 2 unterschiedlichen Messinstrumenten auf einem Moku:Go. Beide Instrument-Slots können unabhängig voneinander konfiguriert werden und Datenstreams untereinander austauschen |
🆕 Moku Cloud Compile | ✅ inklusive | Flexible, cloud-basierte VHDL-Entwicklungsumgebung zur individuellen Programmierung des integrierten FPGAs. Teilen, Kompilieren und Ausführen leicht gemacht! |
Lock-in-Verstärker | ✔️ Upgrade | 1 mHz-20 MHz Demodulationsfrequenz, Zeitkonstante einstellbar von 128 ns bis 1,59 s, 100 dB dyn. Reserve, Zweiphasendemodulation XY/Rθ |
🆕 Laserstabilisierungsbox | ✔️ Upgrade | 1 mHz-20 MHz Oszillatorfrequenz, bis zu 10 MHz Scanfrequenz, 16 Bit-DAC, IIR-Tiefpassfilter mit 260,1 Hz bis 3,516 MHz Eckfrequenz, 1 mHz-30 MHz Demodulationsfrequenz |
🆕 Phasenmeter | ✔️ Upgrade | 1 kHz-30 MHz Eingangsfrequenzbereich, ±25 V Eingangsspannungsbereich, 1 Hz bis 100 kHz Tracking-Bandbreite, Phasenfehler 2 μrad/√Hz bei 10 Hz, 1 nrad Phasengenauigkeit, 1 µHz Frequenzgenauigkeit |
Idee & Konzept von Moku:Go
