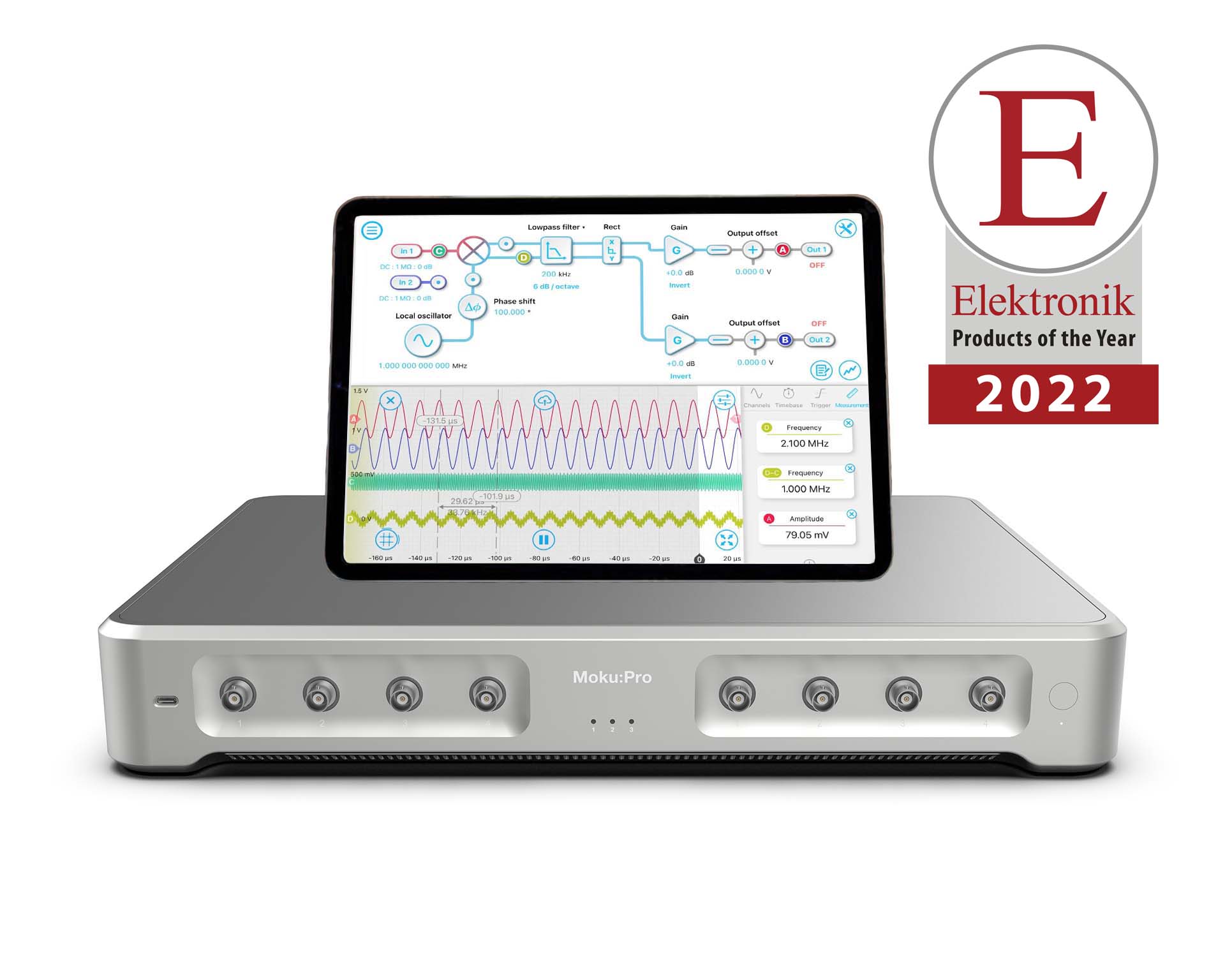

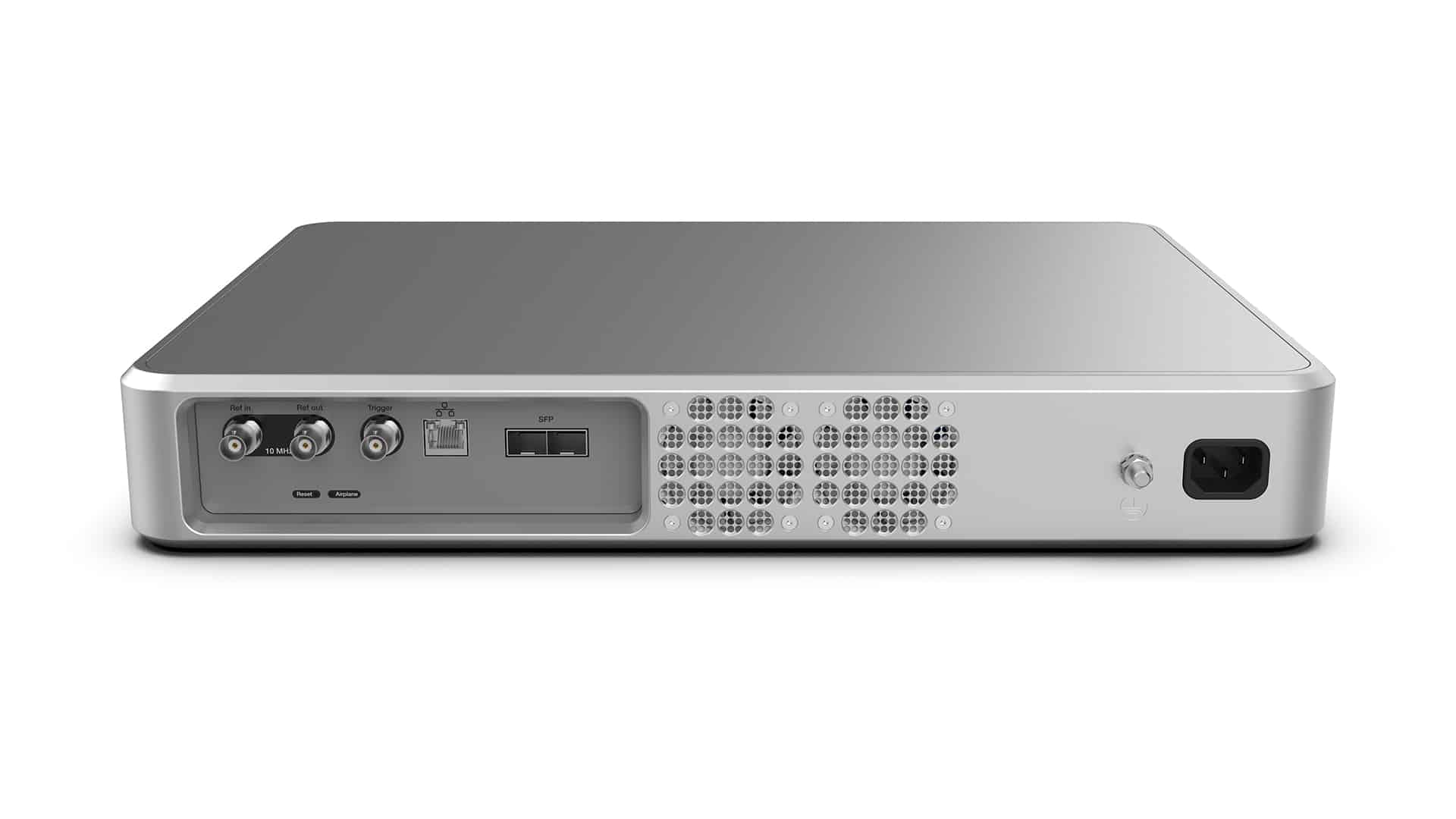

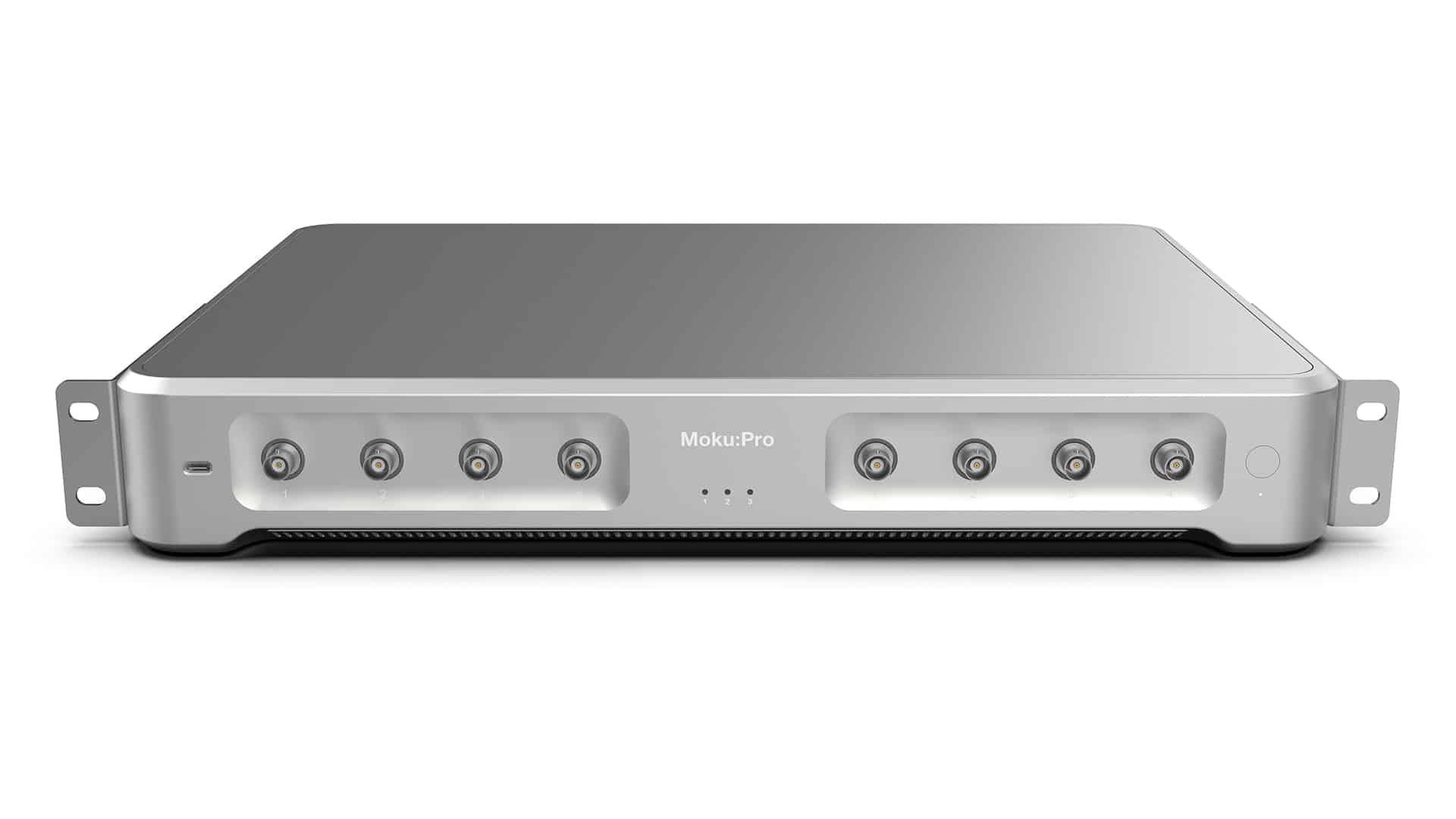

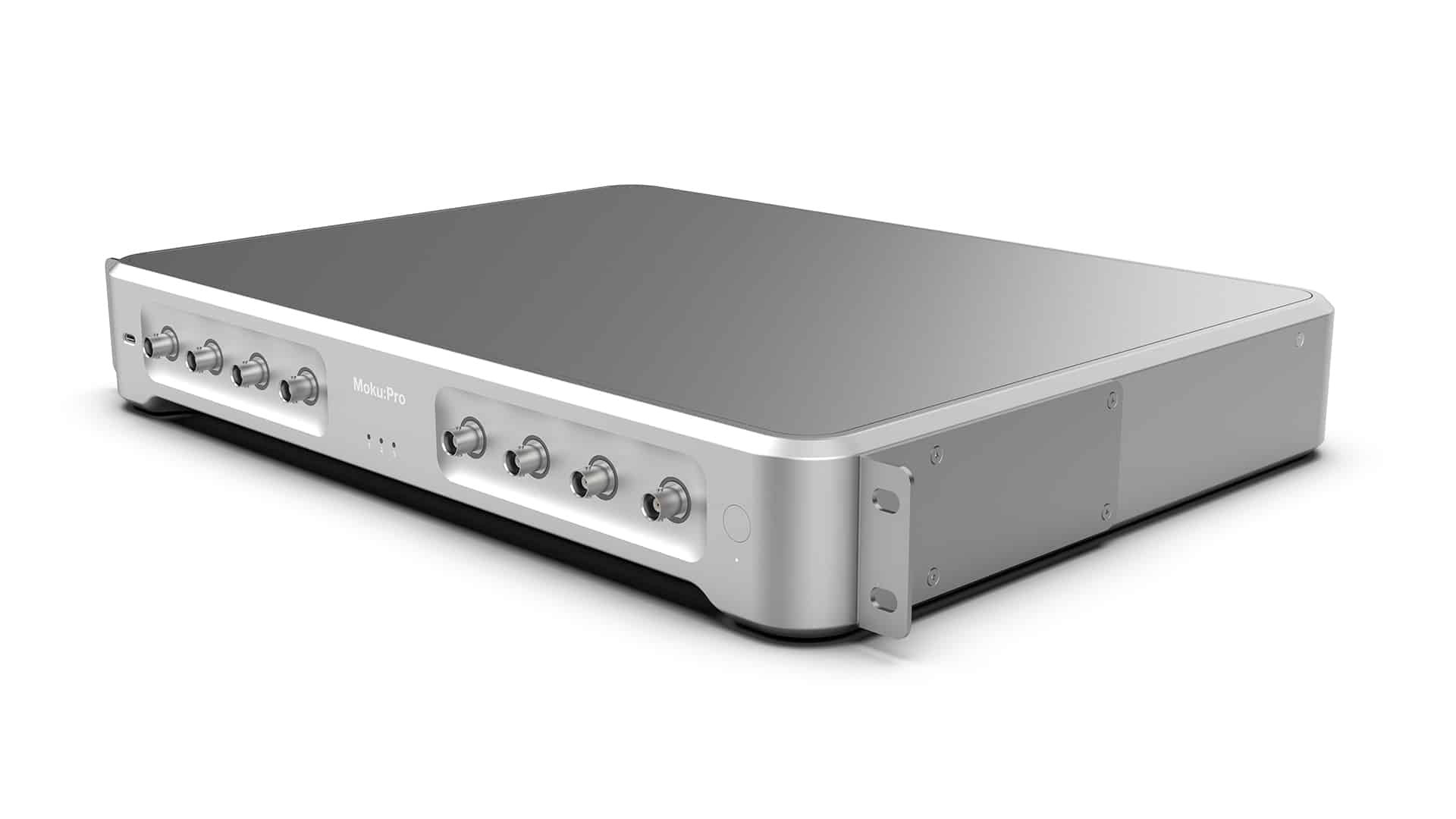

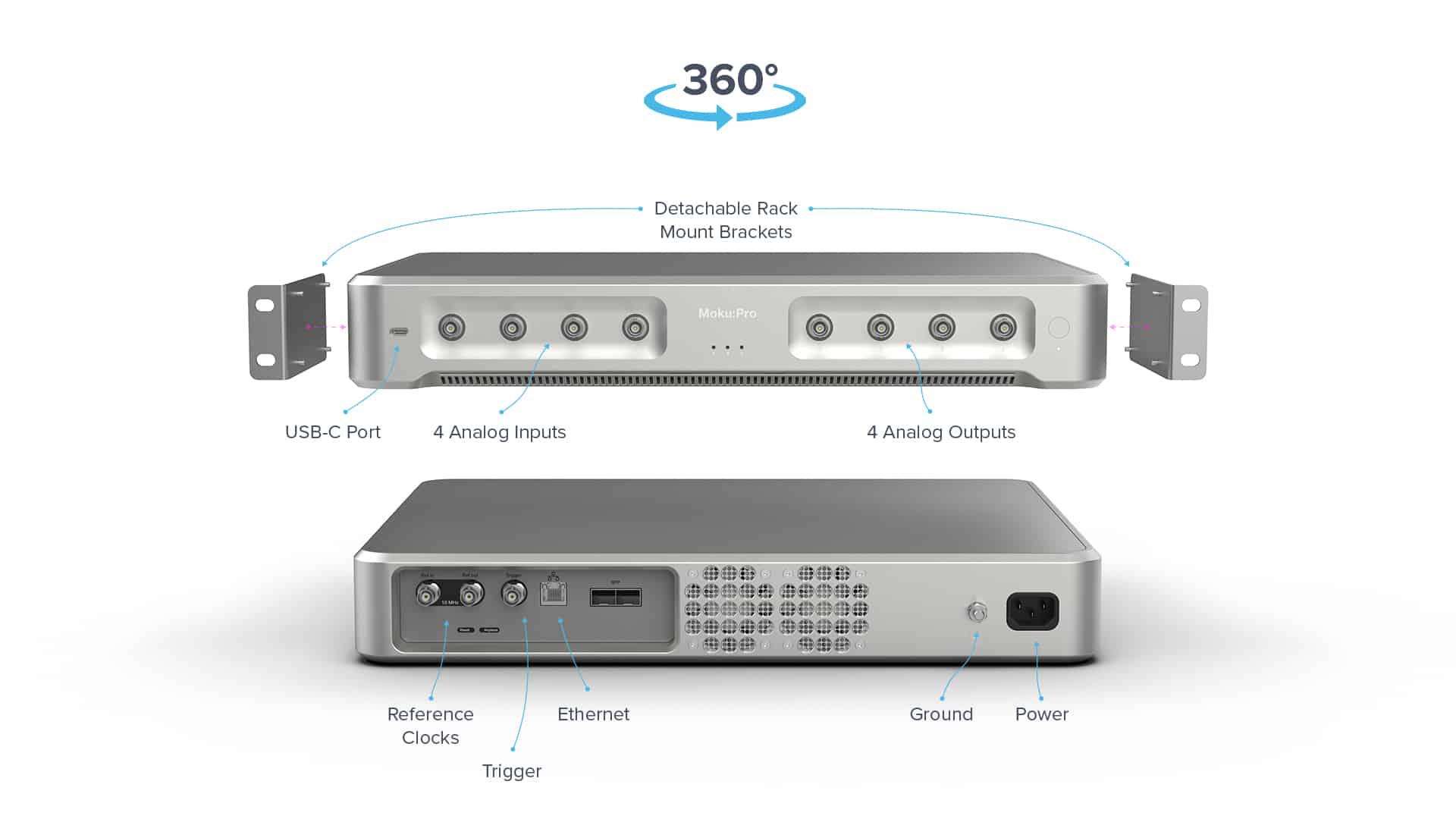

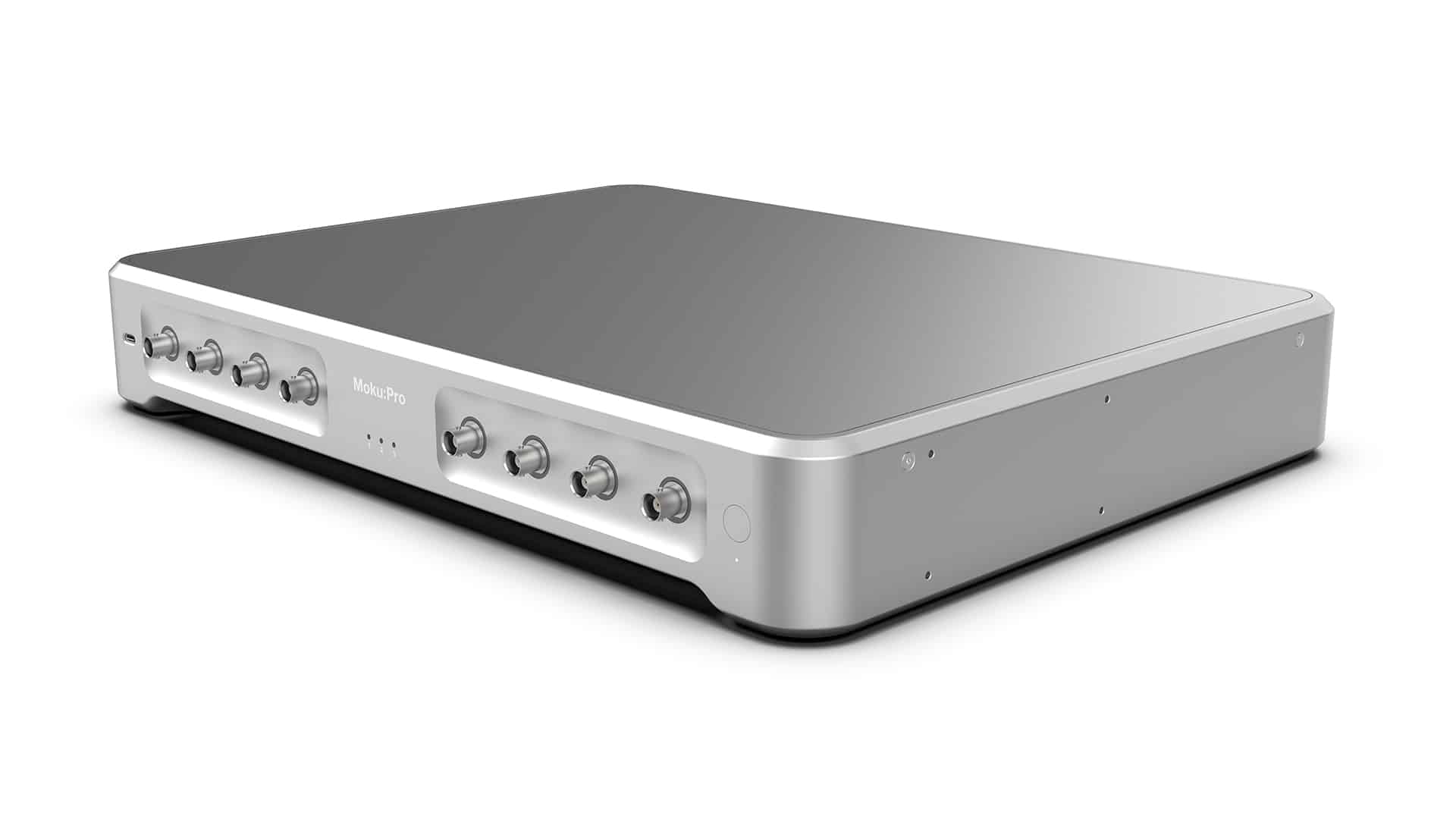

Moku:Pro

Softwarekonfigurierbares High-End-Kombimessgerät

Highlights

Produktbeschreibung & Vorteile

Flexibilität ohne Kompromisse

Moku:Pro von Liquid Instruments ist die nächste Generation von softwarekonfigurierbarer Messtechnik. Sie bietet sowohl Leistung als auch Flexibilität. Ein leistungsstarker Xilinx Ultrascale+ FPGA ist an ein analoges Front-End mit hoher Bandbreite, robuster Netzwerkkonnektivität und schnelle Speichermöglichkeiten gekoppelt. Die Software-Defined-Instrument-Suite von Moku:Pro unterstützt Hochgeschwindigkeits-Datenerfassung, -verarbeitung und -visualisierung, Signalerzeugung und Echtzeit-Steuerungsanwendungen. Durch frequenzabhängige Signalmischung mehrerer ADCs im innovativen Hybrid-Front-End bietet Moku:Pro eine außergewöhnliche Rauschleistung von Audio- bis hin zu Hochfrequenzen.

Einheit von Hard- und Software

Moku:Pro ist das fortschrittlichste System der Moku:Familie von softwaredefinierten Messgeräten. Das System nutzt die Leistung des FPGAs in Kombination mit einem analogen Hochleistungs-Front-End und ist dadurch in der Lage, mehrere Messfunktionalitäten auf einer einzigen Hardwareplattform zu hosten, ohne auf einzelne Spezifikationen zu verzichten oder Präzision einzubüßen. Diese Herangehensweise ermöglicht eine einfache Skalierung und Erweiterung der Möglichkeiten in Forschung und Entwicklung. Mit Moku:Pro haben Forscher und Ingenieure das richtige Werkzeug für eine Vielzahl von Aufgaben.

Gemischte ADCs

Bisher erforderte Flexibilität bei Test & Measurement-Anwendungen typischerweise Kompromisse bei der Leistung. Jetzt werden diese Kompromisse überwunden, indem Signale von einem 5 GSa/s, 10-Bit-ADC und einem 10 MSa/s, 18-Bit-ADC mit einer patentierten Mischtechnologie verwendet werden, um niedriges Grundrauschen und einen hohen Dynamikbereich von 10 Hz bis 600 MHz zu ermöglichen. Dies wird durch ein digitales Crossover-Netzwerk erreicht, das aus symmetrischen Hoch- und Tiefpassfiltern besteht, die eine Echtzeitmischung der dualen ADC-Datenströme implementieren. Mehr über die gemischte ADC-Technologie hier.

Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.

Alle 14 Funktionalitäten des Moku:Pro Kombimessgeräts

Messfunktionalität

OptionHighlights

Arbiträrgenerator

✅ inklusive

Max. 65.536 Punkte bei 1,25 GSa/s, 500 MHz Ausgangsbandbreite, größter Ausgangsspannungsbereich an 50 Ω 10 Vpp, 16 Bit-DAC, max. 32 vorladbare Wellenformsegmente

Oszilloskop

✅ inklusive

Max. 5 GSa/s ein-, 1,25 GSa/s vierkanalig, 600 MHz Eingangsbandbreite, AC/DC-Kopplung, <30 nV/√Hz Eingangsrauschen bei 100 Hz, 40 Vpp max. Eingangsspannungsbereich

Funktionsgenerator

✅ inklusive

DC-500 MHz Bandbreite, 16 Bit-DAC, größter Ausgangsspannungsbereich an 50 Ω 10 Vpp, FM/AM/PM Modulationsarten, 1 ms bis 1 ks Sweeps

Datenlogger

✅ inklusive

4 Eingangskanäle, 0,4, 4 und 40 Vpp Eingangsbereiche, 50 Ω oder 1 MΩ Eingangsimpedanz, max. Aufzeichnungsrate 10 MSa/s ein-, 5 MSa/s zwei- und 2,5 MSa/s vierkanalig

Spektrumanalysator

✅ inklusive

DC-300 MHz Frequenzbereich, 50 Ω oder 1 MΩ Eingangsimpedanz, min. RBW 2,2 Hz, 0,4, 4 und 40 Vpp Eingangsbereiche, Ausgangsfrequenzbereich 1 mHz bis 500 MHz

Lock-In-Verstärker

✔️ Upgrade

1 mHz-600 MHz Demodulationsfrequenz, Zweiphasendemodulation X/Y oder R/θ, dyn. Reserve >120 dB, 30 nV/√Hz Eingangsrauschen bei 100 Hz, 500 MHz-Ausgang

Frequenzantwortanalysator

✔️ Upgrade

10 mHz bis 300 MHz Frequenzbereich, 1 µs bis 10 s Averaging und Settling, 50 Ω Quellimpedanz, 400 mVpp, 4 Vpp und 40 Vpp Eingangsspannungsbereiche

PID-Regler

✔️ Upgrade

400 mVpp, 4 Vpp und 40 Vpp Eingangsspannungsbereiche, proportionale Verstärkung -60 bis +60 dB, lineare Verstärkung der Regelmatrix ± 0,1 bis ± 20

Phasenmeter

✔️ Upgrade

1 kHz-300 MHz Eingangsfrequenzbereich, 400 mVpp, 4 Vpp und 40 Vpp Eingangsspannungsbereiche, 10 Hz bis 1 MHz Tracking-Bandbreite, bis zu 6 μrad/√Hz Genauigkeit

Digitale Filterbox

✔️ Upgrade

Max. 39,063 MSa/s, Filterordnungen 2, 4, 6, 8, bis zu 40 Vpp Eingangsspannungsbereich, Passband-Ripple einstellbar 0,1-10 dB, Input-Output-Verzögerung <1 μs, Vierkanaloszilloskop integriert

Laserstabilisierungsbox

✔️ Upgrade

1 mHz-600 MHz Oszillatorfrequenz, bis zu 10 MHz Scanfrequenz, 16 Bit-DAC, IIR-Tiefpass- und Bandpassfilter mit 2,6 kHz bis 35 MHz Eckfrequenz, Oszilloskop integriert bis 1,25 GSa/s

FIR Filterbaukasten

✔️ Upgrade

Max. 39,06 MSa/s, max. 14819 Filterkoeffizienten, ±20 V Eingangsspannungsbereich, 24 Bit Filterkoeffizienten, AC/DC-Kopplung, 50 Ω oder 1 MΩ Eingangsimpedanz

Multi-Instrument-Modus

inklusive

Ermöglicht gleichzeitige Verwendung von bis zu vier unterschiedlichen Messinstrumenten auf einem Moku:Pro. Vier Instrument-Slots können unabhängig voneinander konfiguriert werden und Datenstreams untereinander austauschen

Moku Cloud Compile

inklusive

Flexible, cloud-basierte VHDL-Entwicklungsumgebung zur individuellen Programmierung des integrierten FPGAs. Teilen, Kompilieren und Ausführen leicht gemacht!

🆕 Logikanalysator/Pattern-Generator

✔️ Upgrade

Bis zu 5 I/O-Ports (16 in MIM), max. 1,25 GSa/s, 190k x 3 Samplespeichertiefe (250k x 16 im MIM), max. Taktfrequenz 612 MHz, >40 MHz Protokolldekodierungsrate

🆕 Zeit- & Frequenzanalysator

✔️ Upgrade

4 Kanäle/Event-Detektoren, <20 ps RMS-Jitter, 300 ppb Taktstabilität, digitale Auflösung von bis zu 0,78 ps, 150 MHz max. Intervallrate

Multi-Instrument-Modus

Seit Herbst 2021 sind Benutzer in der Lage, mehrere Messinstrumente gleichzeitig auf einem einzigen Moku:Pro zu betreiben. Sie können Funktionalitäten in bis zu vier virtuellen „Slots“ platzieren und dynamisch zu jedem der vier Slots hinzufügen oder entfernen. Sie können beispielsweise ein Oszilloskop zu Steckplatz 1 hinzufügen, einen Spektrumanalysator zu Steckplatz 2, einen PID-Regler in Steckplatz 3 einsetzen und dabei die Phasenkopplung eines in Steckplatz 4 laufenden Funktionsgenerators aufrechterhalten. Jeder Steckplatz hat einen dedizierten Zugriff auf die analogen Eingänge und Ausgänge, sodass Sie eine ganze Reihe von Messfunktionalitäten mit nur einem Gerät betreiben können.

Messgeräte, die in diesem Modus ausgeführt werden, können außerdem miteinander verkettet werden, um im Handumdrehen anspruchsvolle Signalverarbeitungs-Pipelines zu erstellen. Die einzelnen Funktionalitäten sind über einen Echtzeit-Signalpfad mit 20 Gb/s bei geringer Latenz vernetzt. Verbindungen zu den analogen Eingängen, analogen Ausgängen und benachbarten Messgeräten sind zur Laufzeit konfigurierbar für sofortige Umsetzung. Ihr Moku:Pro ist somit noch leistungsfähiger.

Jetzt verfügbar!

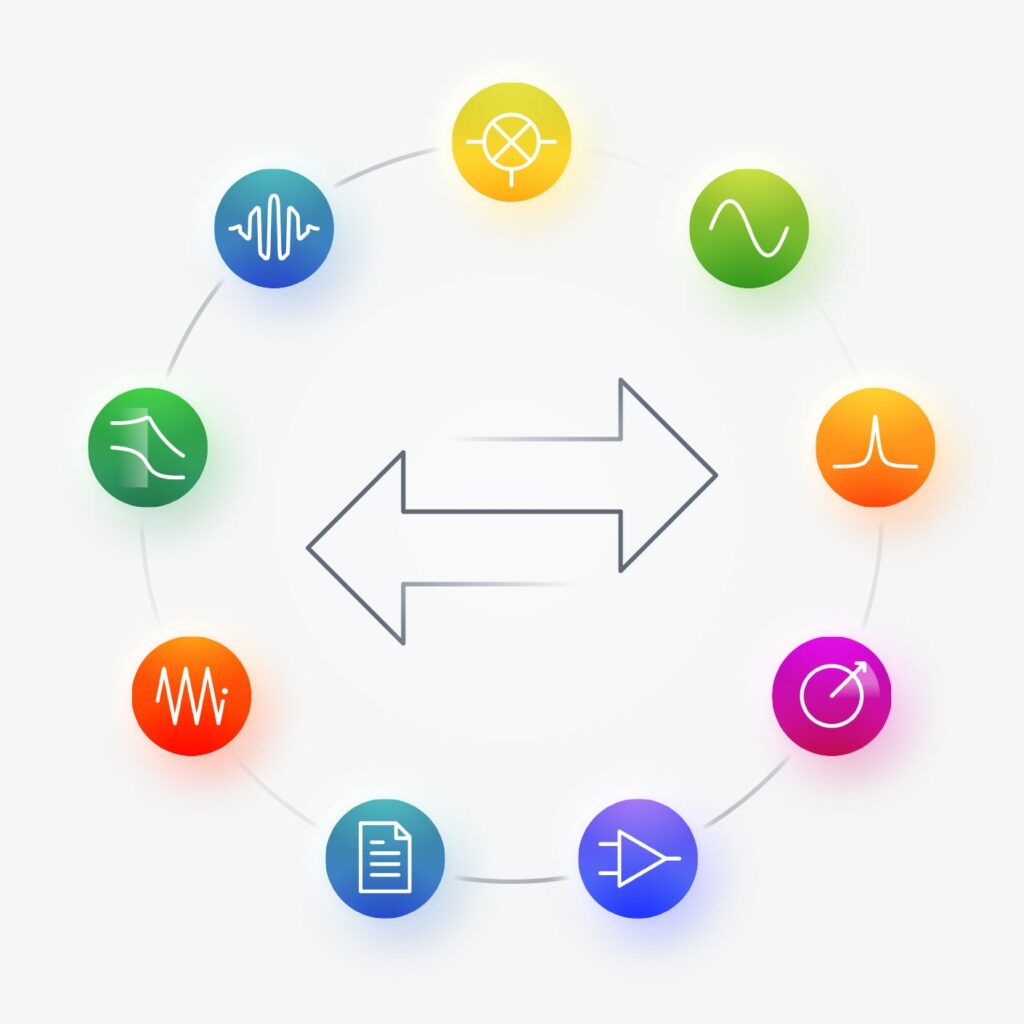

Schema des Moku:Pro Multi-Instrument-Modus

FPGA-Zugriff mit Moku Cloud Compile

Fortgeschrittene Benutzer können auf das FPGA von Moku:Pro zugreifen, um eine benutzerdefinierte, digitale Signalverarbeitung zu implementieren, indem sie ihren eigenen VHDL-Code schreiben. Auf dieses Cloud-basierte Tool wird direkt über einen Browser zugegriffen, sodass Sie benutzerdefinierte Algorithmen ohne einen einzigen Software-Download entwickeln, kompilieren und auf Ihrem Moku:Pro bereitstellen können.

Ihre benutzerdefinierten Funktionalitäten haben Zugriff auf standardmäßige Moku:Pro-Ressourcen wie analoge Ein- und Ausgänge. Im Multi-Instrument-Modus können auch benutzerdefinierte Funktionalitäten auf einzelnen Instrumentensteckplätzen eingesetzt werden. Es ist zusätzlich möglich  Ihre Kreation in die Funktionalitäten-Suite von LI einzubinden, um eine hochwertige Benutzeroberfläche bereitzustellen und das Debugging zu unterstützen. Die Programmierung und Kompilierung erfolgt mit branchenüblichem VHDL-Code, sodass Sie mit High-Level-Tools von Drittanbietern arbeiten können. Das Kompilierungstool von Moku:Pro bietet eine effiziente, benutzerfreundliche Alternative zur Arbeit mit FPGA-Entwicklungsplatinen für das Prototyping in der frühen Entwicklungsphase.

Jetzt verfügbar!

Idee & Konzept von Moku:Pro

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Vimeo

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von Vimeo.
Mehr erfahren

Video laden

Zu Moku:Pro passende Geräte

Informationen anfordern
