Highlights
- 50 V max. Spannungsamplitude
- Pulsbreitebereich <1 μs bis 100μs
- Max. Frequenz 50 kHz
- 200 ns Pulsanstiegs- und Fallzeit
- Externe Pulstriggerung
- Positive Pulspolarität
Produktbeschreibung & Vorteile
Präzise I-V-Pulscharakterisierung

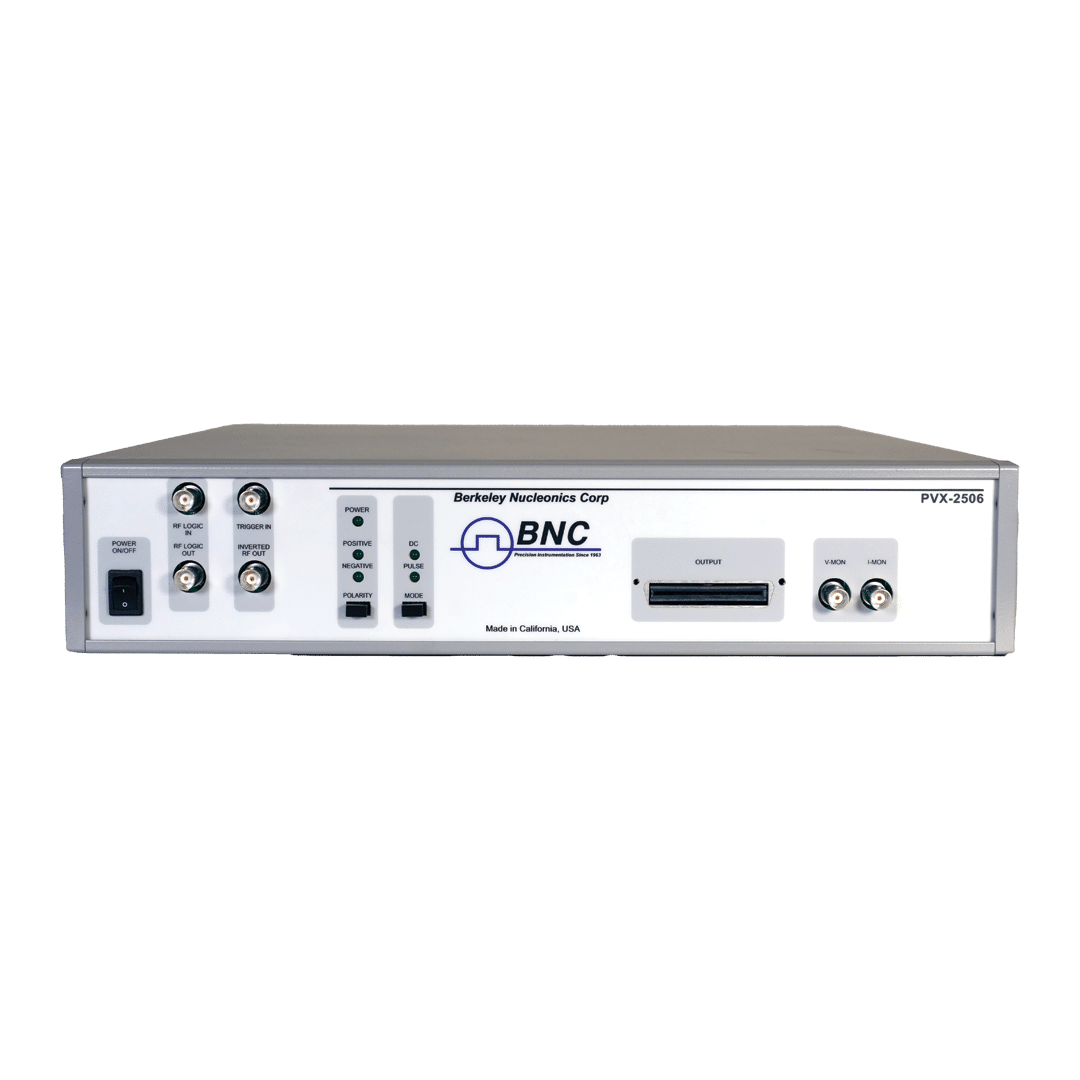

Der PVX-2506 Präzisionspulsgenerator ist mit einer bidirektionalen Ausgangsstufe mit schnellen Leistungs-MOSFETs der DE-Serie von DEI ausgestattet. Dadurch bietet das Design schnelle Anstiegs- und Abfallzeiten bei minimalem Überschwingen, Unterschwingen und Klingeln sowie schnelle Einschwingzeiten. Spannungsgesteurte Ausgänge erlauben es dem zu testenden Gerät (DUT), sich innerhalb weniger hundert Nanosekunden auf die gewünschte Spannung zu stabilisieren, sodass I-V-Messungen durchgeführt werden können, bevor die Erwärmung des DUT beginnt. An den Impulsgenerator kann eine Ruhespannung (Vorspannung) angelegt werden, die es ermöglicht, das DUT auf einem anderen Potenzial als null zu halten und anschließend über oder unter dieses Potenziellevel zu pulsen.
Der Pulsgenerator ist direkt gekoppelt, luftgekühlt und wurde nach dem Solid-State-Halbbrückendesign (Totempfahl) entwickelt, das gleich schnelle Impulsanstiegs- und -abfallzeiten sowie geringe Verlustleistung bei praktisch keinem Überschwingen, Unterschwingen oder Klingeln bietet. Es verfügt über eine Überstromerkennungs- und Abschaltschaltung, um den Impulsgenerator vor möglichen Schäden durch Lichtbögen und Kurzschlüsse in der Last oder im Verbindungskabel zu schützen.
Features
- Entwickelt für das Präzisionspulsen von Halbleiterbauelementen bei der gepulsten I-V-Charakterisierung
- Ausgangsspannung bis +50 V
- Ausgangsstrom bis 10 A
- Max. einstellbarer Tastgrad 50 %
- Analoge Spannungs- und Strommonitoringausgänge für externe Datenerfassung
Anwendungen
Um bei der Charakterisierung von Halbleiterbauelementen Erwärmungseffekte möglichst gering zu halten, wird die I-V-Kennlinie gepulst bestimmt. Der PVX-2506 bietet eine Vielzahl an Umsetzungsmöglichkeiten für diese Anwendung.Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
