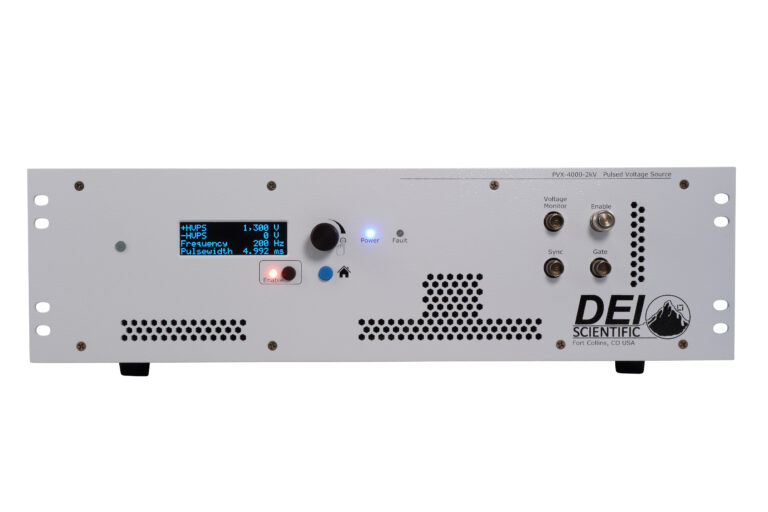

PVX-4000

±2000 V Pulsgenerator

Highlights

Produktbeschreibung & Vorteile

Stand-alone-Gerät mit integrierter Versorgung und Triggergenerator

Der PVX-4000-2kV ist ein luftgekühlter bipolarer Hochspannungspulsgenerator. Er ist für das Treiben hochohmiger kapazitiver Lasten bis zu ±2000 V optimiert und eignet sich somit hervorragend für Extraktionsgitter und Ablenkplatten für die elektrostatische Modulation von Teilchenstrahlen in Time-of-Flight-Massenspektrometern und Beschleunigern. Die Ausgangsspannung kann von 0 V bis ±2000 V variabel eingestellt werden und Tastverhältnisse von 2 % bis 98 % bei Pulswiederholraten von 40 Hz bis 30.000 Hz werden durch die interne Triggerquelle unterstützt. Bei Verwendung einer externen Triggerquelle sind Pulsbreiten von 500 ns bis DC und Wiederholraten von Single-Shot-Pulsen bis zu 100 kHz möglich. Mit der integrierten Triggerquelle und den internen positiven und negativen Hochspannungs-DC-Netzteilen kann das PVX-4000-2kV als eigenständiges Testsystem verwendet werden. Eine Produktversion zur Verwendung mit externen Spannungsversorgungen ist ebenfalls erhältlich (PVX-4000-2kV-EX) Die Programmierung erfolgt über Bedienelemente auf der Frontplatte oder wahlweise über RS-232- und USB-Computerschnittstellen.

Computerschnittstellen

Für die vollständige Steuerung des Geräts bei automatisierten Anwendungen können die RS-232- und USB- Schnittstellen verwendet werden. Bis zu fünf Systemkonfigurationen können im internen nichtflüchtigen Speicher abgelegt werden, wodurch häufig verwendete Konfigurationen sofort abgerufen werden können.

Steuersignale

Bedienerfreundlich platzierte BNC-Anschlüsse auf der Vorderseite ermöglichen die externe Triggerung des PVX-4000-2kV. Das System verfügt über einen Sync-Ausgang zur Vernetzung mit anderen Geräten. Der Ausgangsimpuls des Sync-Ausgangs wird mit der führenden Flanke des Ausgangsspannungspulses synchronisiert. Das Ausgangsspannungssignal kann einfach über den BNC-Anschluss des Spannungsmonitors mit einem Oszilloskop überwacht werden. Hierfür wird 1 MΩ Oszilloskop-Eingangswiderstand empfohlen.

Features

  • 0 bis ±2000 V Ausgangsspannungspulse
  • <50 ns Anstiegs- und Abfallzeiten
  • Impulsbreiten von <500 ns bis DC
  • Interner Trigger: – 40 Hz bis 30 kHz Pulswiederholrate – 2 % bis 98 % Tastverhältnis
  • Externer Trigger – Single Shot bis 100 kHz Pulswiederholrate – 0 % bis 100 % Tastverhältnis
  • Integrierter Schutz vor Lichtbögen, Kurzschlüssen und Lasttransienten
  • Spannungsmonitor- und Sync-Ausgänge
  • Interne Hochspannungsversorgungen

Anwendungen

Durch sein robustes und vielseitiges Design eignet sich der Pulsgenerator auch gut zum Pulsen oder Gaten von Leistungsröhrengittern, Pockels-Zellen und Q-Schaltern, akustischen Wandlern, Mikrokanalplatten, Photomultiplier-Röhren und Bildverstärkern.

Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
