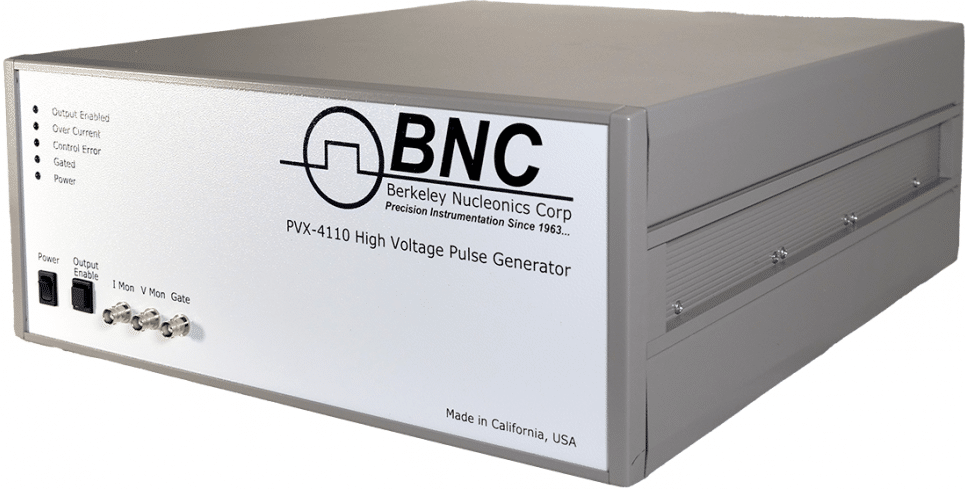

PVX-4110

±10 kV HV-Pulsgenerator

Highlights

Produktbeschreibung & Vorteile

Luftgekühltes Solid-State-Halbbrückendesign (Totempfahl)

Der PVX-4110 Hochspannungspulsgenerator ist direkt gekoppelt, luftgekühlt und wurde nach dem Solid-State-Halbbrückendesign (Totempfahl) entwickelt, das gleich schnelle Impulsanstiegs- und -abfallzeiten sowie geringe Verlustleistung bei praktisch keinem Überschwingen, Unterschwingen oder Klingeln bietet. Es verfügt über eine Überstromerkennungs- und Abschalteinrichtung, um den Impulsgenerator vor möglichen Schäden durch Lichtbögen und Kurzschlüsse in der Last oder im Verbindungskabel zu schützen.

Alle Steuer- und Schutzlogikschaltkreise, Hilfsenergie-, Energiespeicherungs- und Ausgangsnetzwerke sind im PVX-4110 integriert. Das System kann direkt an die Last angeschlossen werden und benötigt keine zusätzlichen Serien- oder Shunt-Widerstände, Impedanzanpassungsnetzwerke zwischen Impulsgeber und Last oder zusätzliche Energiespeicher (Kondensatorbänke).

Features

  • 0 bis ±10 000 V Impulsausgangsspannung
  • <60 ns Anstiegs- und Abfallzeiten
  • 10 kHz max. Pulswiederholrate
  • Geschützt vor Lichtbögen, Kurzschlüssen und Lasttransienten
  • Spannungs- und Strommonitoringausgänge

Anwendungen

Der PVX-4110 eignet sich zum Betrieb von Extraktionsgittern und Ablenkplatten für die elektrostatische Modulation von Teilchenstrahlen in Time-of-Flight-Massenspektrometern und Beschleunigern. Durch sein robustes und vielseitiges Design gehören das Pulsen oder Gating von Leistungsröhrengittern, Pockels-Zellen und Q-Schaltern, akustischen Wandlern, Mikrokanalplatten, Photomultiplier-Röhren und Bildverstärkern ebenfalls zu seinen Anwendungsspektrum.

Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
