PCM-7140

Laserdiodentreibermodule bis 1, 10 oder 200 A

Highlights

Produktbeschreibung & Vorteile

Variable Treibermodule für CW-, Quasi-CW- und Pulse

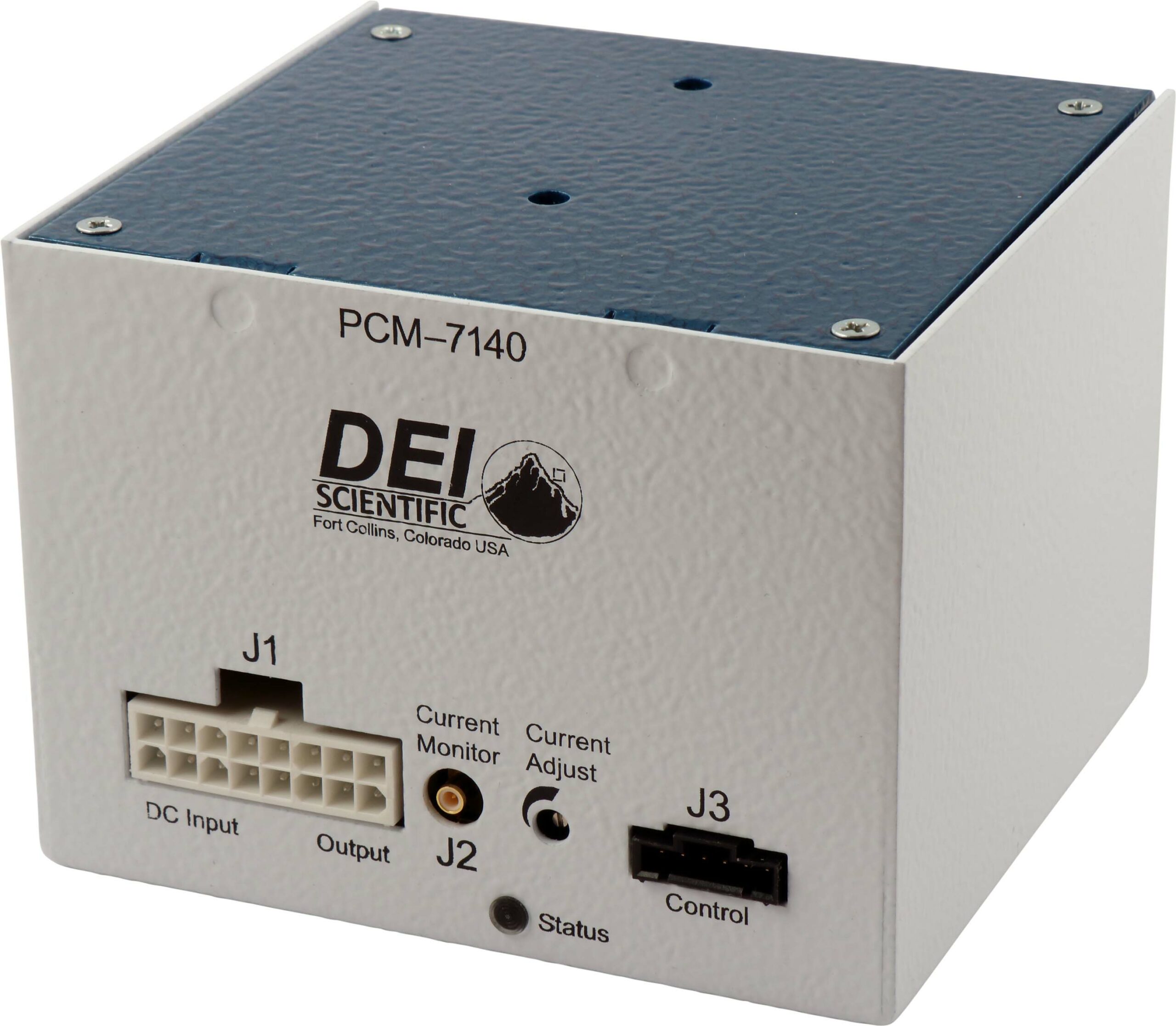

Die PCM-7140-Module wurden als kompakte gepulste oder QCW-Stromquellen zum Treiben von Laserdioden, -Leisten, -Arrays oder anderen Lasten mit niedriger Impedanz entwickelt. Die wichtigsten Spezifikationen wie Ausgangsstrom, Anstiegs- und Abfallzeiten, Pulsbreiten, Pulswiederholraten und Durchlassspannung befinden sich in der Tabelle unten.

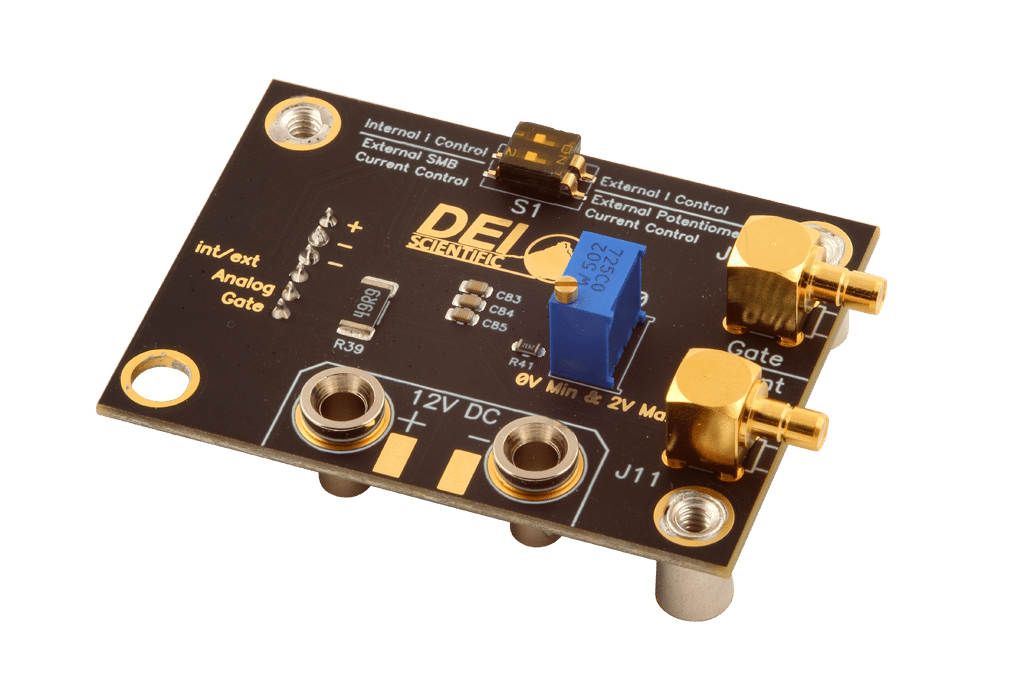

Ausgangsströme der Treibermodule werden mittels eines internen Potentiometers oder über eine externe Analogspannung eingestellt. Die Impulsbreite wird von einer externen Triggerquelle gesteuert. Das System benötigt für den Betrieb zwei DC-Versorgungen: Eine 12 V-Versorgung und zusätzlich eine Spannung ≤10 V (≤20 V bei PCM-7140-200) über der Durchlassspannung der Laserdiode.

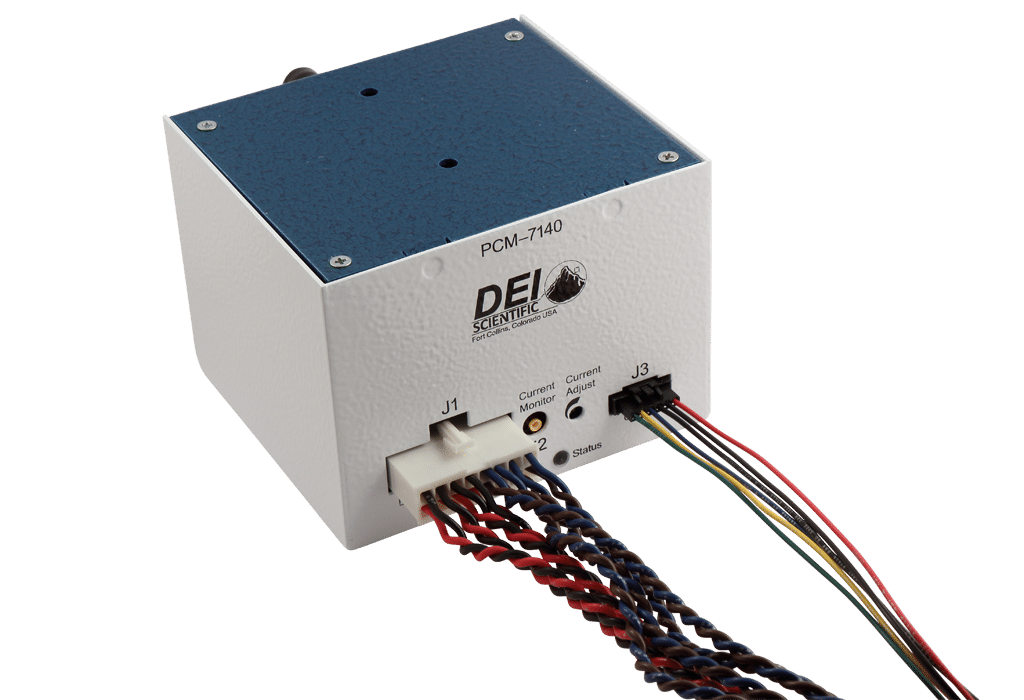

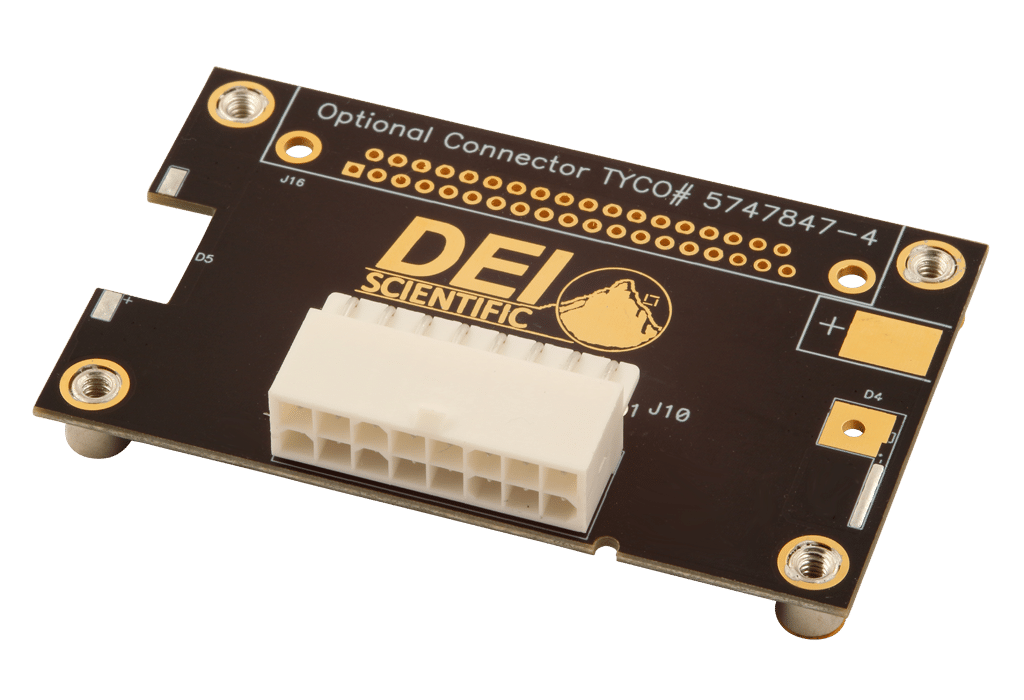

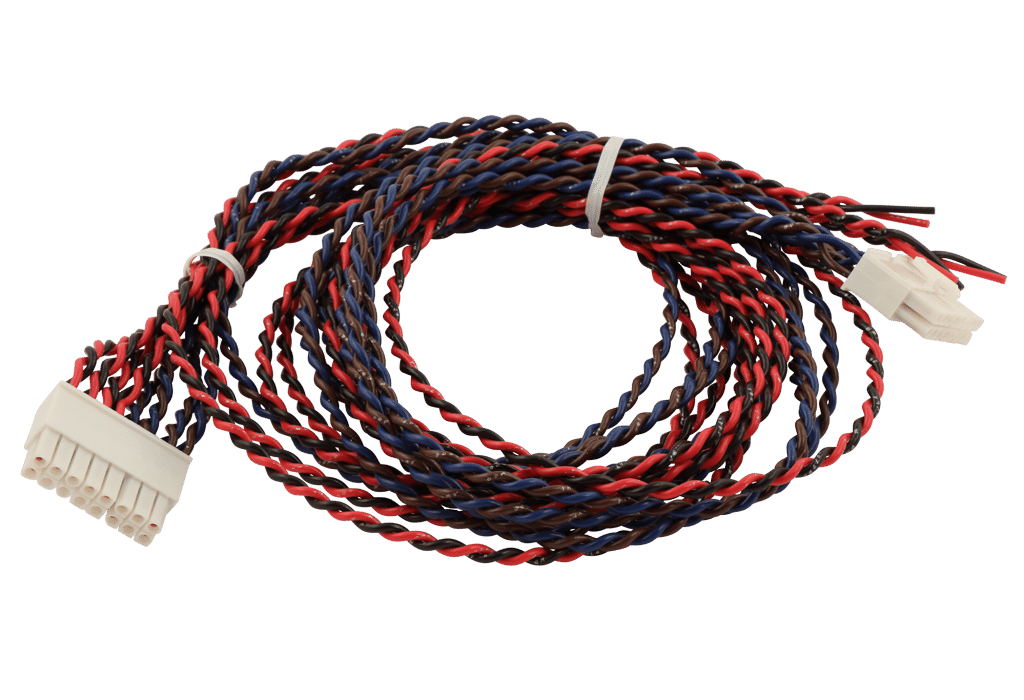

Laser oder Lasten werden mit einer 100 cm langen verdrillten 18 AWG-Leitung (im Lieferumfang enthalten) an das PCM-7140 angeschlossen. Dasselbe Kabel verbindet auch den DC-Eingang mit dem Hochspannungsnetzteil.

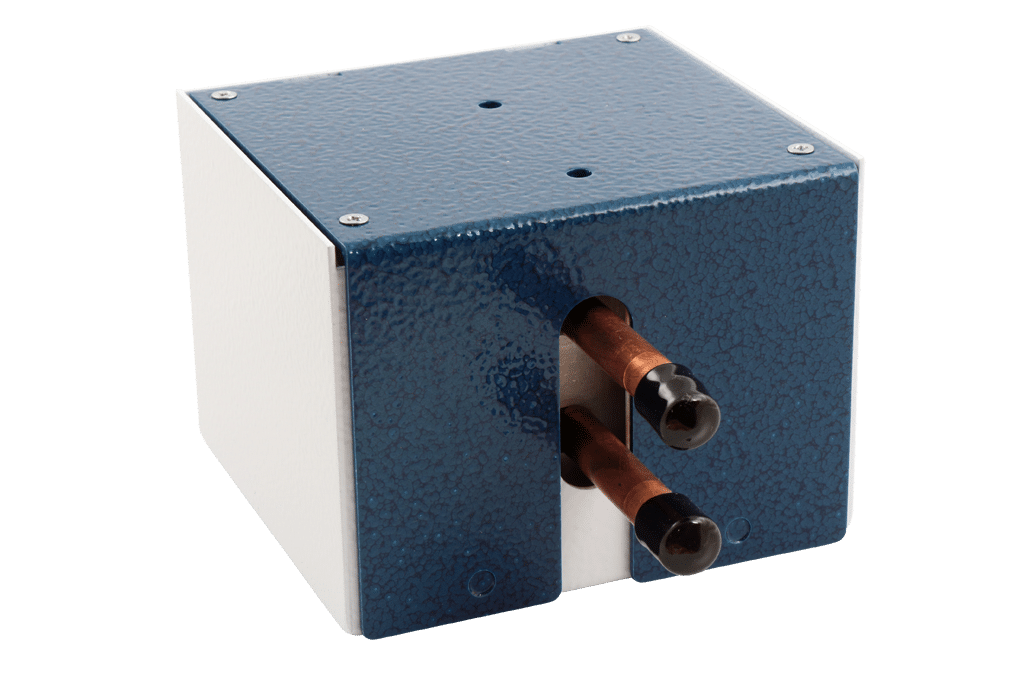

Alle drei Module werden flüssigkeitsgekühlt bei einer Flüssigkeitstemperatur von 11 °C bis 22 °C bei einer Durchflussrate von 6 Litern pro Minute. Der Anschluß erfolgt über einen 3/8-Zoll-Schlauch.

Features

PCM-7140-1PCM-7140-10PCM-7140-200
Ausgangsstrom0,1 bis 1 A1 bis 10 A5 bis 200 A
Variable Pulsbreite

1 μs bis DC

3 μs bis DC

25 μs bis 7,5 ms

Pulsanstiegszeit

≤1 μs bei 10 A

≤2 μs bei 10 A

≤10 μs bei 200 A

Pulsabfallzeit

1 μs bei 10 A

≤2 μs bei 10 A

≤10 μs bei 200 A

Durchlasspannungsbereich0 bis 60 V0 bis 60 V0 bis 55 V
Pulswiederholrate100 kHz100 kHz5500 Hz
Ausgangsport für StrommonitoringJaJaJa
Wasserkühlung für Anwendungen mit hoher DurchschnittsleistungJaJaJa

Anwendungen

Die PCM-7140-Serie wurde entwickelt, um Laserdioden, -leisten, -arrays oder andere niederohmige Lasten mit einem Durchlassspannungsabfall von bis zu 60 V für Labor-, Forschungs- und Industrieanwendungen zuverlässig zu versorgen.
