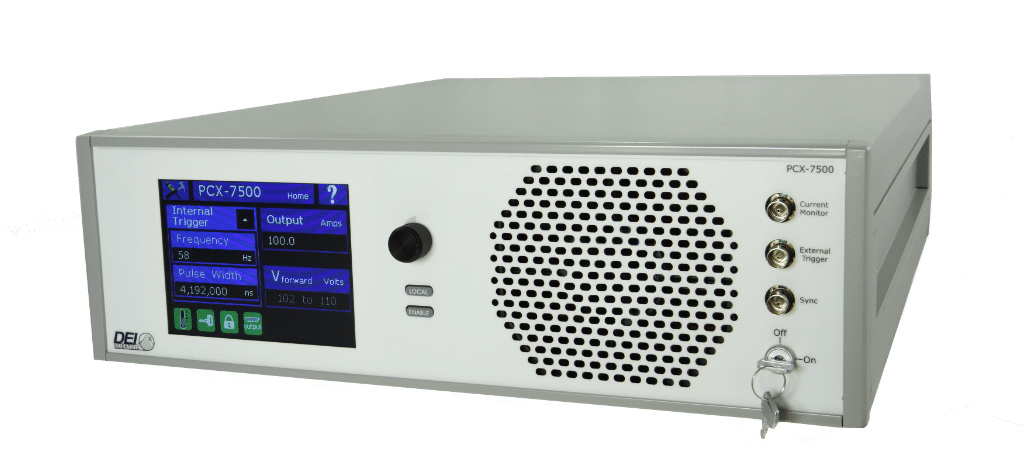

PCX-7500

Gepulste Laserdiodentreiber bis 450 A

Highlights

Produktbeschreibung & Vorteile

Hochstrompulse bis in den Millisekundenbereich

Präzise Pulssteuerung

Der PCX-7500-EX ist eine luftgekühlte Hochleistungsstromquelle zur Ansteuerung von Laserdioden, -leisten und -Arrays. Der Ausgangsstrom kann von 10 A bis 450 A eingestellt werden, die Compliance-Spannung ist variabel und abhängig vom Modell. Die Impulsbreite ist individuell einstellbar zwischen 4 µs bis 5 000 µs bei einer Frequenz von 8 Hz bis 10.000 Hz.

Einfache Inbetriebnahme und Nutzung

Der Lasertreiber kann vollständig über seine intuitiven Bedienelemente auf der Vorderseite konfiguriert werden, während das Farb-QVGA-LCD eine sofortige visuelle Bestätigung aller Betriebsparameter, einschließlich gepulster Stromsollwerte, interner Triggerimpulsbreite, interner Triggerfrequenz und Fehler-/Störungsmeldungen bietet.

Vollständige Systemintegration

Für automatisierte Anwendungen wird eine vollständige Steuerung des Geräts über RS-232-, USB- oder Ethernet-Schnittstellen bereitgestellt. Bis zu vier Systemkonfigurationen können im internen nichtflüchtigen Speicher gesichert werden, wodurch häufig verwendete Konfigurationen sofort abgerufen werden können.

Niederinduktive Ausgangsleitung

Laserdioden werden mit dem PCX-7500 über ein Streifenleitungskabel mit niedriger Impedanz verbunden, das auf maximale Genauigkeit von Hochgeschwindigkeits-Stromimpulsen ausgelegt ist. Der Ausgangsanschluss ist intern verknüpft, sodass der Ausgang des Treibers deaktiviert wird, sobald der Anschluss entfernt wird.

Interne oder externe Triggerung

Praktisch angeordnete BNC-Anschlüsse auf der Frontplatte ermöglichen externe Triggerung und Synchronisation für spezielle Anwendungen mit mehreren vernetzten Geräten. Die Eingangsimpedanz des Triggerports kann aus 50 Ω oder 10 kΩ gewählt werden. Der Ausgangsimpuls des Synchronisationsausgangs ist mit der Vorderflanke des Ausgangsstrompulses synchronisiert und ist sowohl bei internem als auch externem Trigger aktiv.

Features

  • Ausgangsstrom von 10 A bis 450 A
  • Variable Ausgangsspannung
  • <15 µs Anstiegs- und Abfallzeit
  • Intuitive Touchscreen-Steuerung.
  • Standarmäßig integrierte RS-232-, USB- und Ethernet-Schnittstellen

Vorteile

  • 10 A bis 450 A Ausgangsstrom einstellbar gemäß einer einfachen Safe Operation Table
  • Je nach Modellvariante des PCX-7500 stehen unterschiedliche Compliance-Spannungen zur Verfügung.
  • Interne nicht-flüchtige Speicherung von bis zu vier Systemkonfigurationen
  • Vollständige Fernsteuerung über Computerschnittstellen möglich
  • Mitgefliefertes Streifenleitungskabel mit niedriger Impedanz
  • BNC-Anschlüsse für Strom- und Spannungsmonitoring

Anwendungen

Die PCX-7500-Serie wurde entwickelt, um Laserdioden, -leisten und -Arrays mit Spannungsfällen von bis zu 110 V bei einer Ausgangsleistung von max. 1000 W anzusteuern.

Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
