PCO-7114

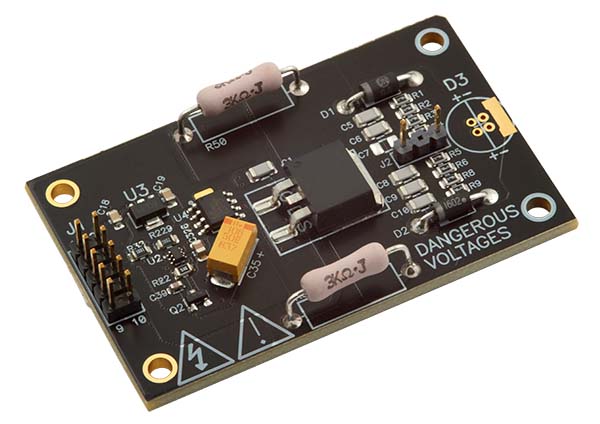

Das PCO-7114-22-2 ist ein kompaktes und wirtschaftliches Strompuls-Treibermodul für Laserdioden in OEM-Anwendungen. Es stellt bis zu 22 A Strom bei einer festen Impulsbreite von ≤2 Nanosekunden bereit und das bei einer Pulswiederholrate von max. 1,1 MHz.

Das Modul ist für die direkte Montage der Laserdiode am Treiber vorbereitet. Um verschiedene Gehäuse und Montageformen zu ermöglichen, nehmen die Lötpads am Ende der Platine verschiedene Laserdiodengehäuse auf, die auf der Achse des Treibers montiert werden. Die zugehörigen Lötpads mit vier Löchern sind für TO-18-, TO-5-, TO-52-, 5,6-mm- und 9-mm-Gehäuse geeignet. Alternativ kann ein Streifenleitungskabel mit niedriger Induktivität verwendet werden, um die Platine mit einer entfernt angeordneten Diode zu verbinden.

Der Ausgangsstrom wird durch die Spannung am Hochspannungseingang gesteuert, die Ausgangsfrequenz wird durch die eingehende Triggerfrequenz festgelegt.

Um den Verlauf des Diodenstroms in Echtzeit zu darzustellen, kann der Strommonitoringausgang direkt mit einem Oszilloskop verbunden werden. Der Monitoringausgang bietet somit eine einfach Möglichkeit, die Performance des Treibermoduls zu überwachen.

Features

• 6 A bis 22 A Ausgangsstrom
• ≤2 ns Pulsbreite
• Pulswiederholfrequenz bis 1,1 MHz
• Gepulster Strommonitoringausgang

Anwendungen

• Entfernungsmessern
• LIDAR (Lichterkennung und Entfernungsmessung)
• ADAS (Fortgeschrittene Fahrerassistenzsysteme)
• Weitere Anwendungen, die Hochstrompulse im Nanosekundenbereich erfordern
