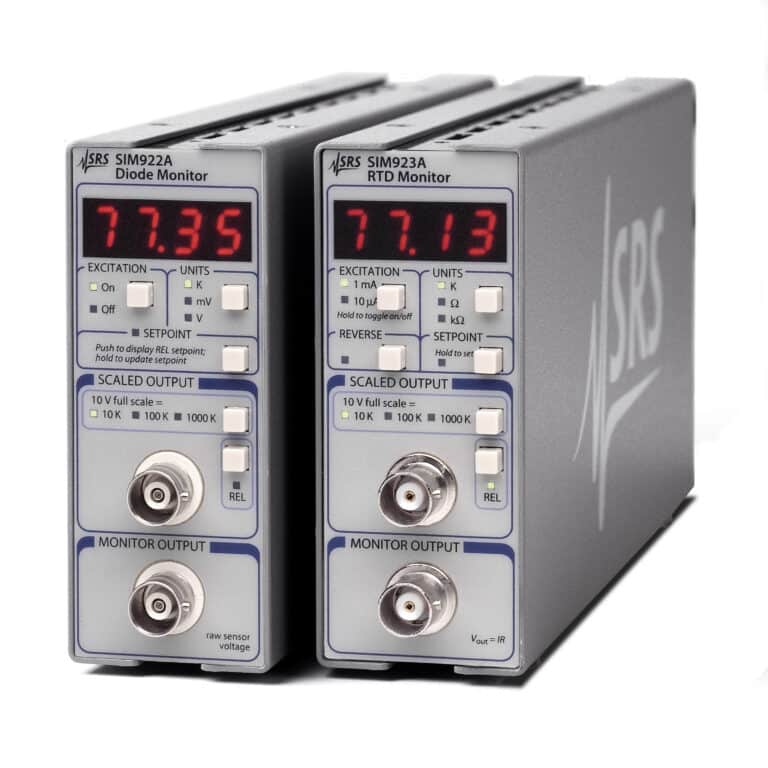

SIM922A & SIM923A

Dioden- und Pt-RTD-Überwachungseinheiten

Highlights

Produktbeschreibung & Vorteile

Benutzerdefinierte Kalibrierkurven für präzise Messungen

Die SIM922A-Dioden- und SIM923A-RTD-Überwachungsmodule lesen kontinuierlich einen einzelnen Sensor und liefern sowohl digitale als auch analoge Ausgänge. Basierend auf der modularen SIM-Plattform bieten sie hohe Leistung auf kleinem Raum.

SIM922A

Das SIM922A-Modul verfügt über eine programmierbare, präzise 10-µA-Stromquelle für die Sensoranregung. Die Ergebnisse können entweder in Kelvin oder Volt angezeigt werden.

SIM923A

Das SIM923A-Modul verfügt über wählbare Stromquellen mit 10 µA oder 1 mA, um Sensoranregung zu gewährleisten. Der Sensorwiderstand wird ratiometrisch mit Hilfe einer Halbbrückenschaltung bestimmt, die aus dem Sensor und einem internen Referenzwiderstand besteht. Der Strom zum Sensor kann vom Benutzer umgekehrt werden, um auf etwaige Versätze zu prüfen. Messergebnisse können entweder in Kelvin oder Ohm angezeigt werden.

Gemeinsamkeiten

Sowohl SIM922A- als auch SIM923A-Module verwenden vieradrige Messschaltungen (±I Anregungsleitungen, ±U Messleitungen), wodurch die Messwerte unempfindlich gegenüber dem Serienleitungswiderstand werden. Die Sensoranregung kann deaktiviert werden, um die Verlustleistung in empfindlichen kryogenen Umgebungen zu verringern. Die Messungen werden mit Raten von bis zu vier Aufzeichnungn pro Sekunde durchgeführt.

Der skalierte Analogausgang (±10 V) erzeugt eine der gemessenen Temperatur proportionale Spannung mit einem maximalen Temperaturbereich von 10 K bis 1000 K. Eine Relativmodus-Taste subtrahiert den letzten absoluten Messwert vor der Skalierung, um die Auflösung für Temperaturabweichungen zu erhöhen. Der zweite (Monitoring-)Ausgang liefert die gepufferte, rauscharme Rohsensorspannung ohne zusätzliche Verarbeitung.

Jeder Analogausgang kann für eine leistungsstarke Temperaturregelung im geschlossenem Regelkreis an den analogen PID-Regler SIM960 gekoppelt werden. Für jedes Modell ist eine werkseitig standardmäßige Kalibrierungskurve vorprogrammiert. Der nichtflüchtige Speicher ermöglicht auch die Speicherung einer benutzerdefinierten Kalibrierungskurve mit 256 Punkten, um Sensoreinheiten (V oder Ω) in Temperatureinheiten (K) umzuwandeln. Die Ergebnisse werden auf einer gut lesbaren 4-stelligen LED-Anzeige angezeigt. Vollständige Fernsteuerung ist über die serielle Schnittstelle möglich.

Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
