SIM965

Analoge Bessel-/Butterworth-Filter

Highlights

Produktbeschreibung & Vorteile

Rauscharme Signalkonditionierung

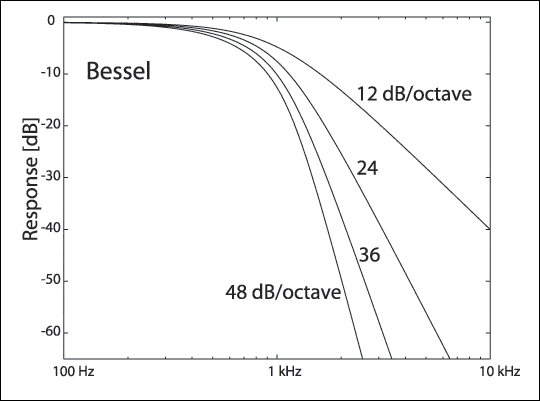

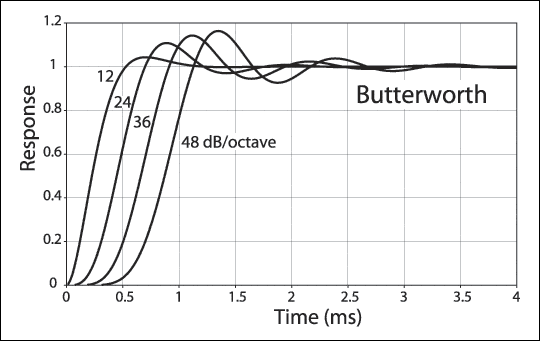

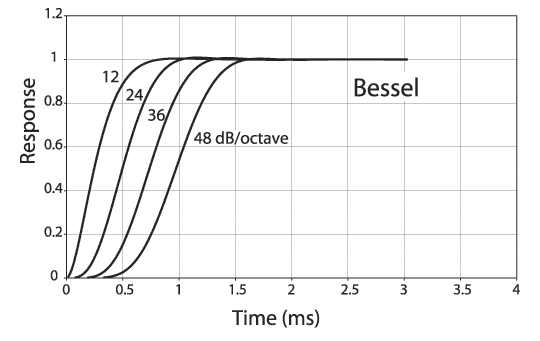

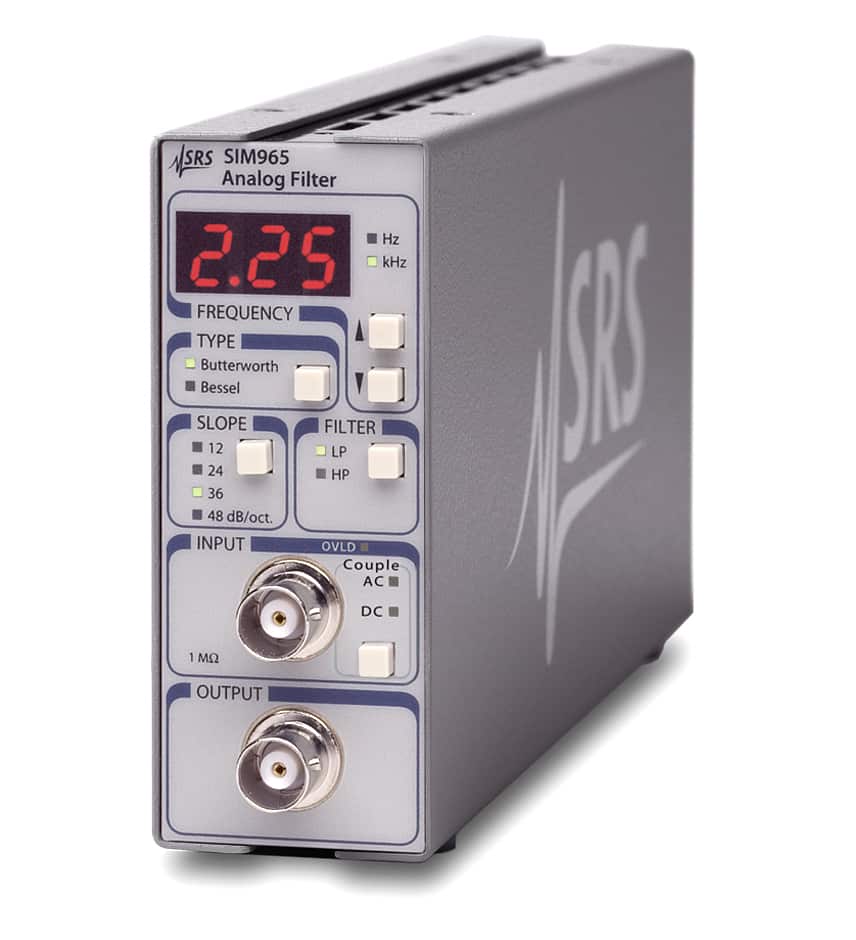

Das analoge Filtermodul SIM965 ist ideal für Signalaufbereitungsanwendungen, bei denen Bessel- oder Butterworth-Filter benötigt werden. Bessel-Filter weisen eine saubere Sprungantwort (vernachlässigbares Überschwingen) und eine lineare Phasenantwort auf, während Butterworth-Filter eine ausgezeichnete Flachheit im Durchlassband bei gewissem Überschwingen bieten. An der Frontplatte kann zwischen Hochpass- oder Tiefpassfilterung gewählt werden. Die Grenzfrequenzen werden mit dreistelliger Auflösung eingestellt und für jeden Filtertypen kann zwischen einem Rolloff von 12, 24, 36 oder 48 dB/Oktave gewählt werden.

Das SIM965-Modul ist für Eingangssignale zwischen ±5 V konzipiert und hat eine Verstärkung von eins. Das geringe Rauschen und die geringe harmonische Verzerrung sowie eine Bandbreite von mehr als 1 MHz machen es ideal für anspruchsvolle analoge Anwendungen. Wenn eine Signalverstärkung erforderlich ist, sollte der JFET-Vorverstärker SIM910 oder der BJT-Vorverstärker SIM911 für diesen Zweck in Betracht gezogen werden.

In einem SIM900-Mainframe können bis zu acht SIM965-Module untergebracht werden. Mainframes können kaskadiert werden und ermöglichen eine unbegrenzte Anzahl von Filterkanälen für komplexe Anwendungen.

Zusätzlich ist SIM965 vollständig programmierbar. Alle Funktionen können von einem Computer über den SIM900 Mainframe gesteuert werden. Sowohl RS-232- als auch GPIB-Schnittstellen werden vom Mainframe unterstützt.

Die digitale Steuerschaltung im SIM965 verfügt über eine spezielle Clock-Stop-Architektur, bei der der Mikrocontroller nur eingeschaltet wird, wenn Einstellungen geändert werden. Dies garantiert, dass kein digitales Rauschen analoge Signale mit niedrigem Pegel verunreinigen kann.

Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
