PCO-7121

Gepulstes Laserdiodentreibermodul bis 50 A

Highlights

Produktbeschreibung & Vorteile

Hochstrompulse im Nanosekundenbereich

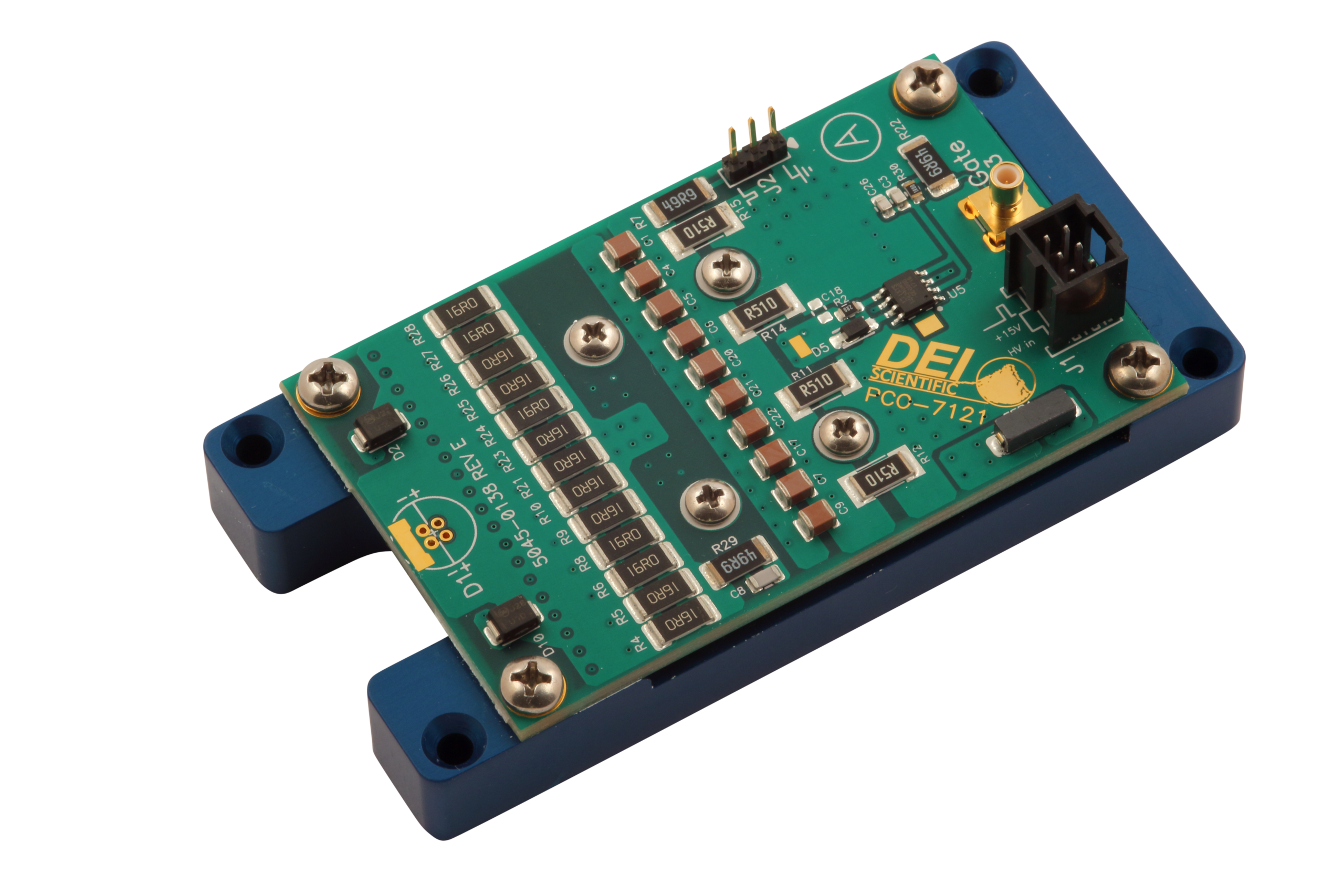

Das PCO-7121 ist ein kompaktes und wirtschaftliches OEM-Strompuls-Laserdiodentreibermodul. Es wurde entwickelt, um extrem schnelle Hochstromimpulse zum Ansteuern von Laserdioden in Entfernungsmessern, LIDAR, ADAS, atmosphärischer Kommunikation und anderen Anwendungen bereitzustellen. Dieses Modul bietet einen variablen Ausgangsstrom von 5 A bis 50 A mit Pulsbreiten von 22 ns bis 1 µs bei Frequenzen bis zu 1 MHz.

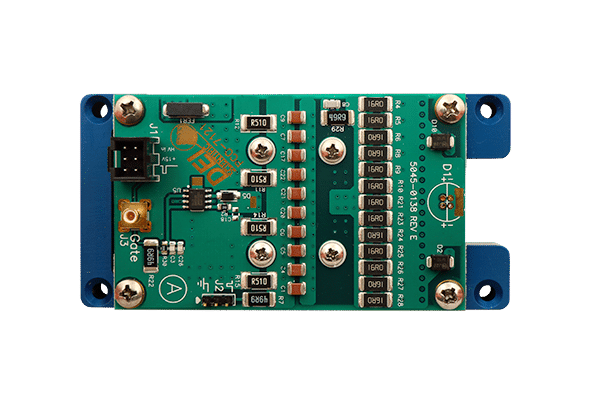

Das Modul ist für die direkte Montage der Laserdiode am Treiber vorbereitet. Um verschiedene Gehäuse und Montageformen zu ermöglichen, nehmen die Lötpads am Ende der Platine verschiedene Laserdiodengehäuse auf, die auf der Achse des Treibers montiert werden. Die zugehörigen Lötpads mit vier Löchern sind für TO-18-, TO-5-, TO-52-, 5,6-mm- und 9-mm-Gehäuse geeignet. Alternativ kann ein Streifenleitungskabel mit niedriger Induktivität verwendet werden, um die Platine mit einer entfernt angeordneten Diode zu verbinden.

Die DC-Hochspannungs- und +15-V-DC-Stromversorgungen werden über J1, den sechspoligen Stiftleistenanschluss, über das mitgelieferte Steuerkabel angeschlossen. Der Pulsstrom hängt von der HV-Versorgungsspannung im Bereich von 0 V bis +95 V (maximal) ab. Extern erzeugte Impulse werden dem Gate-Eingang entweder über J1 oder den SMB-Anschluss zugeführt. Breite und Wiederholrate der Gate-Impulse legen direkt das Timing der Ausgangsimpulse fest. Ein Strommonitoringausgang ist vorhanden, um den Diodenstrom in Echtzeit z. B. mit einem Oszilloskop zu beobachten.

Der Treiber wird auf einem ½ Zoll starken Aluminium-Wärmeverteiler montiert geliefert, um die erforderliche Kühlung zu gewährleisten und die Installation des Treibers zu vereinfachen.

Features

  • 5 A bis 50 A Ausgangsstrom
  • 22 ns bis 1000 ns variable Pulsbreite
  • ≤12 ns Anstiegszeit am Ausgang bei 20 A bis 50 A
  • ≤10 ns Abfallzeit am Ausgangs bei 20 A bis 50 A
  • Pulswiederholfrequenz bis 1 MHz
  • Gepulster Strommonitoringausgang

Anwendungen

Der PCO-7121 wurde entwickelt, um extrem schnelle Hochstromimpulse zum Ansteuern von Laserdioden bereitzustellen in:
  • Entfernungsmessern
  • LIDAR (Lichterkennung und Entfernungsmessung)
  • ADAS (Fortgeschrittene Fahrerassistenzsysteme)
  • Weitere Anwendungen, die Hochstrompulse im Nanosekundenbereich erfordern


Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
