SIM918

Strom-Vorverstärker

Highlights

Produktbeschreibung & Vorteile

Rauscharme Stromverstärkung mit Biasing-Möglichkeiten

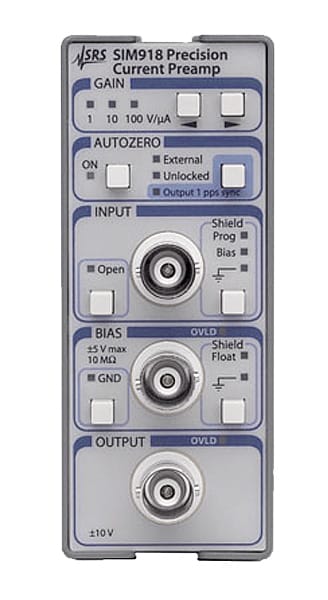

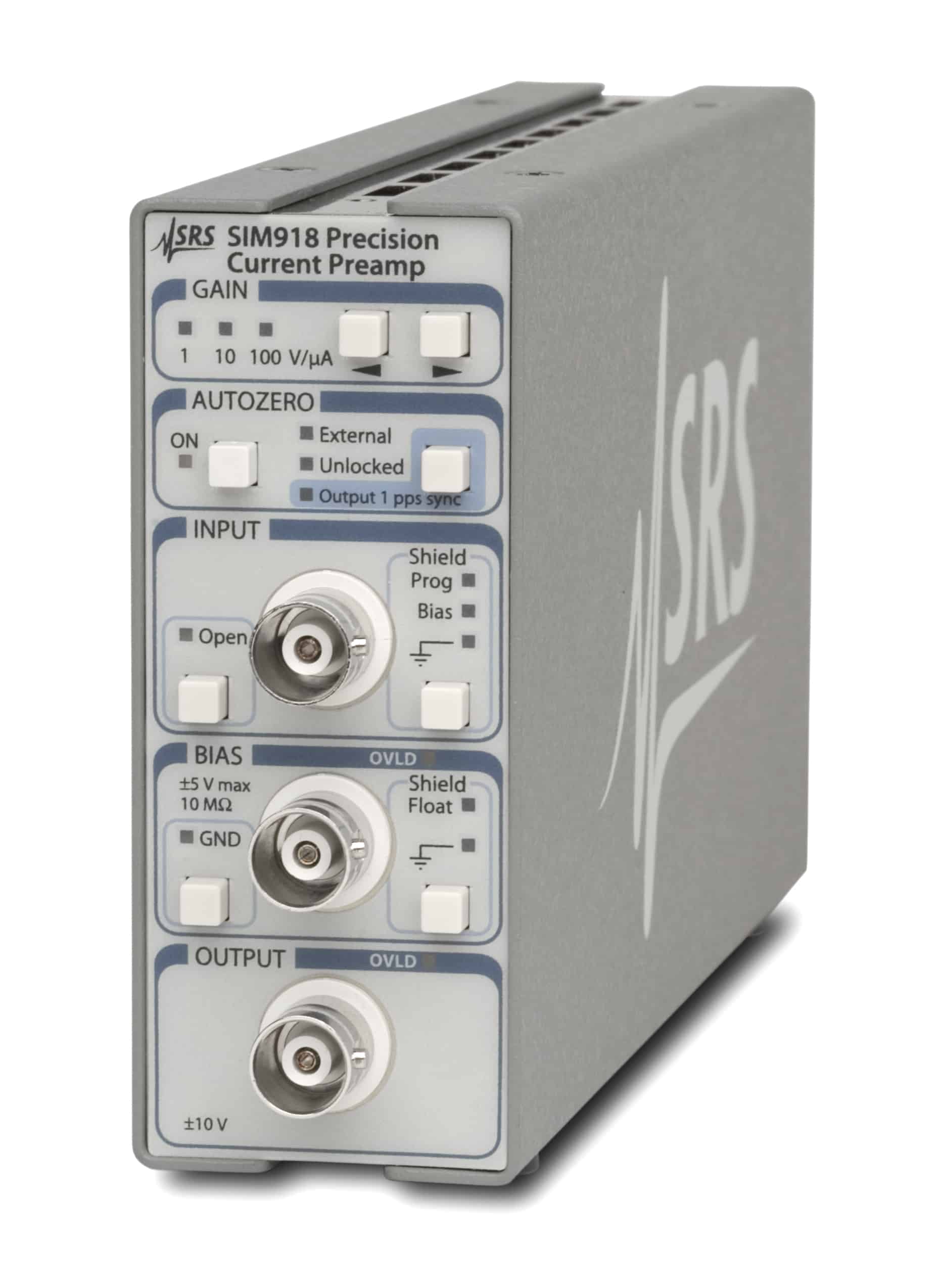

Das Stromvorverstärkermodul SIM918 ist ideal für Anwendungen, bei denen die Eingangsoffsetspannung auf ein Minimum beschränkt werden muss. Die Gleichspannungsdifferenz zwischen beiden Eingängen (Stromeingang und Spannungsvorspannung) wird alle 2 Sekunden genau gemessen und auf Null gesetzt. Das Ergebnis ist ein Stromverstärker mit einer Eingangsoffsetspannung von weniger als 10 µV. Diese automatische Nullungsfunktion kann per Fernsteuerung oder über die Frontplatte aktiviert bzw. gesperrt werden, sodass der Benutzer bei empfindlichen Anwendungen flexibel arbeiten kann.

Als Stromverstärker bietet der SIM918 Eingangsrauschen von nur 15 fA/√Hz und eine einstellbare Stromverstärkung (106 bis 108 V/A). Der Ausgangsspannungsbereich beträgt für alle Verstärkungseinstellungen ±10 V. Der Eingangsvorspannungsstrom beträgt weniger als 2 pA (DC) und das Messgerät verfügt über eine (verstärkungsabhängige) Bandbreite von bis zu 22 kHz.

Es verfügt über einen Vorspannungseingang zum Abgleichen des virtuellen Erdungspotentials auf eine externe Gleichstromquelle. Diese darf im Bereich ±5 V liegen. Die Vorspannung kann außerdem intern geerdet werden.

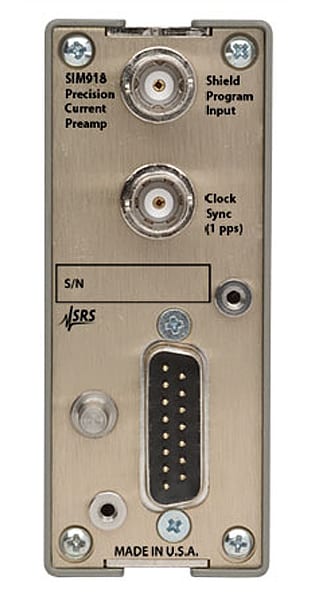

Autozero-Sync-Eingangs-/Ausgangsanschlüsse sind ebenfalls vorhanden. Im internen Autozeroing-Modus bietet dieser Port einen Ausgang mit einem Impuls pro Sekunde (pps), der synchron zur internen Schalteinheit arbeitet. Im externen Modus erzeugt ein Eingangssignal von 0,9 bis 1,1 pps die Referenz zum Synchronisieren der Schaltung.

Das SIM918-Modul bietet maximale Flexibilität bei der Verkabelung und Erdung. Die Abschirmung des BNC-Stromeingangs kann zwischen Gehäusemasse, Vorspannung oder dem Programmiereingang auf der Rückseite umgeschaltet werden (kann bei Bedarf offen bleiben). Mit der Programmierschnittstelle kann ein Benutzer über die Schirmung der Eingangsleitung ein Anregungspotential für Experimente einspeisen, während der angeregte Strom durch den Mittelleiter zum SIM918 fließt. Die Schirmung des Spannungsvorspannungs-BNC kann unabhängig davon geerdet oder potentialfrei bleiben.

Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
