PCO-6141

Laserdiodentreibermodul bis 60 A CW/gepulst

Highlights

Produktbeschreibung & Vorteile

Stromquelle mit extrem variabler Pulseinstellung

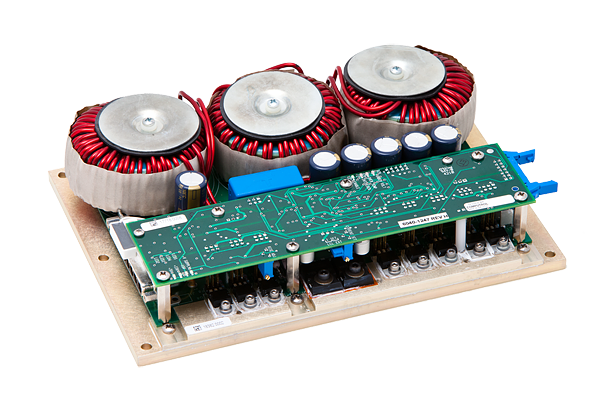

Das kompakte PCO-6141 OEM-Modul ist eine gepulste/CW-Hochleistungsstromquelle. Sie wurde entwickelt, um Diodenlaser, Laserleisten und -Arrays im gepulsten, Quasi-CW- oder CW-Betrieb anzusteuern. Es liefert bis zu 60 A am Ausgang mit Pulsbreiten von weniger als 100 ns bis DC bei Pulswiederholraten von Single-Shot bis max. 500 kHz und Tastgraden bis zu 100 %.

Das Treibermodul verfügt über eine einstellbare variable Anstiegszeitsteuerung. Diese innovative Funktion ermöglicht es dem Benutzer, die Anstiegszeit innerhalb eines Bereichs von 1,5 μs mittels eines auf der Leiterplatte montierten Potentiometers einzustellen. Auf diese Weise kann die Anstiegszeit des Treibers für die aktuelle Anwendung optimiert werden.

Der PCO-6141 basiert auf einem Durchschnittsstrom-Hystereschaltregler. Diese Art von Regler ermöglicht ein Design mit variabler Frequenz und variabler Impulsbreite, das den Strom in einer Energiespeicherspule zwischen einem minimalen und maximalen Pegel hält. Die Architektur bietet somit einen Hochleistungstreiber in kleinem Formfaktor mit hoher Betriebseffizienz und geringer gespeicherter Energie.

Bei 60 A Ausgangsstrom liegt die gespeicherte Energie im Treiber bei nur etwa 7 Joule, deutlich niedriger als die gespeicherte Energie in vergleichbaren linearen Stromquellen.

Features

  • 0 bis 60 A Ausgangsstrom
  • Variable Pulsbreite 100 ns bis DC
  • 20 V maximale Ausgangsspannung
  • Max. 1,2 kW durchschnittliche Ausgangsleistung
  • Variable Anstiegszeit durch Anwender einstellbar
  • Single-Shot bis 500 kHz Pulswiederholrate

Anwendungen

Der PCO-6141 wurde entwickelt, um Diodenlaser, Laserleisten und -Arrays im gepulsten, Quasi-CW- oder CW-Modus zu versorgen. Das robuste, kompakte Design und die hohe Leistungsfähigkeit des Moduls machen es zu einer ausgezeichneten OEM-Wahl für die Ansteuerung von Hochleistungslaserdioden.

Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
